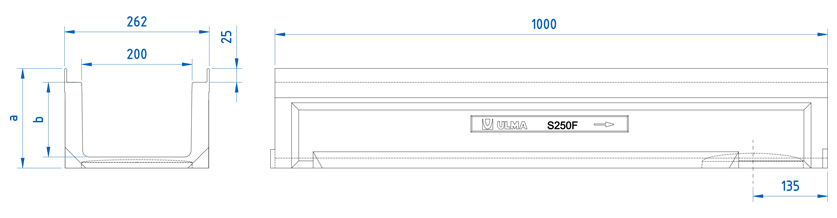

S250 - Caniveau de faible hauteur pour grandes charges
Caniveau en béton polymère de type ULMA, modèle S250F, largeur extérieure 260mm, largeur intérieure 200mm, hauteur extérieure 180mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| S250F | 1000mm | 180mm | 262mm | 200mm | 160/200mm | - | 260.0 | 24.0 | 31.8 | 12.5 | DWG | |
| SM250F | 1000mm | 125mm | 262mm | 200mm | 160mm | - | 157.0 | 28.0 | 25.1 | 5.5 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | D-400 | FNX200FTDM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | E-600 | FNX200FTEM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | F-900 | FNX200FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Fermée | F-900 | FC200FTFM | 8 boulons par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AS250F | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
