HYDRO250PLUS - Caniveau en plastique gamme HYDRO

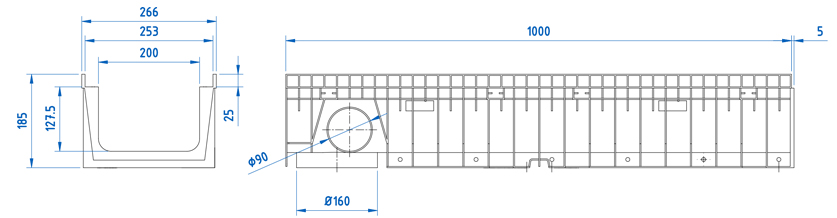

Caniveau en composite noir de type ULMA, modèle HYDRO, largeur extérieure 266mm, largeur intérieure 200mm et hauteur extérieure 185mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité et vis correspondantes.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| HYDRO250PLUS | 1000mm | 185mm | 266mm | 200mm | 160mm | 90mm | 252 | 20.0 | 2.5 | 11,67 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | C-250 | FNX200KCCM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX200KCB | 2 clavettes et 2 vis par ML | DWG | |
| DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
