HYDRO250PLUS
Canal de composite tipo ULMA, modelo HYDRO250PLUS, largura exterior 138mm, largura interior 100mm e altura exterior 134mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||

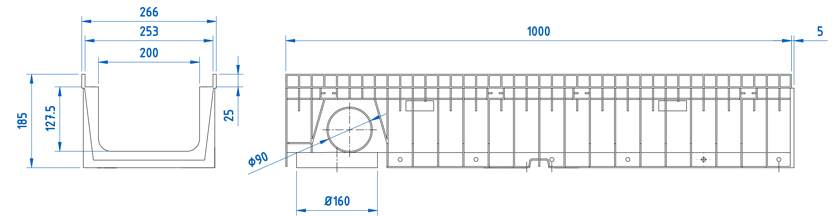

| HYDRO250PLUS | 1000mm | 185mm | 266mm | 200mm | 160mm | 90mm | 252 | 40.0 | 2.5 | 11.67 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | C-250 | FNX200KCCM | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX200KCB | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concrete | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
