U250

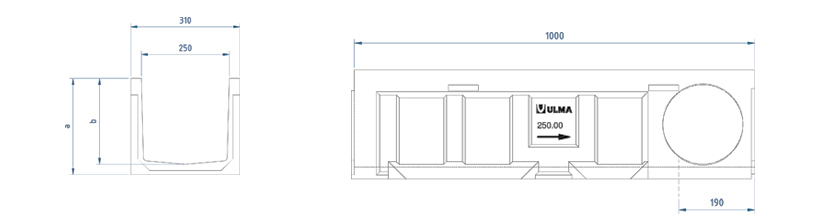

Caniveau en béton polymère de type ULMA, modèle U250, largeur extérieure 310mm, largeur intérieure 250mm, hauteur extérieure 270mm - 370mm, pour récupérer les eaux en pluie, en modules de 1 ML de longueur, clavette de sécurité CS250 et vis correspondantes.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| U250.00R | 1000mm | 270mm | 310mm | 250mm | 250.0 | 200.0 | 580.0 | 16.0 | 39.74 | 38.57 | DWG | |
| U250.10R | 1000mm | 320mm | 310mm | 250mm | 250.0 | 200.0 | 706.0 | 12.0 | 45.49 | 51.52 | DWG | |
| U250.20R | 1000mm | 370mm | 310mm | 250mm | 250.0 | 200.0 | 828.0 | 12.0 | 51.37 | 65.68 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX250UCBM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte | Nervurée | C-250 | FNX250UCCM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX250UCB | 2 clavettes et 2 vis par ML | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AU250 | DWG | |
| Plan de l´avaloir AU250S+A250B | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé avec grille à fente | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton avec grille à fente | DWG | |
| Détail constructif. Installation au droit de bordures | DWG | |
