U250

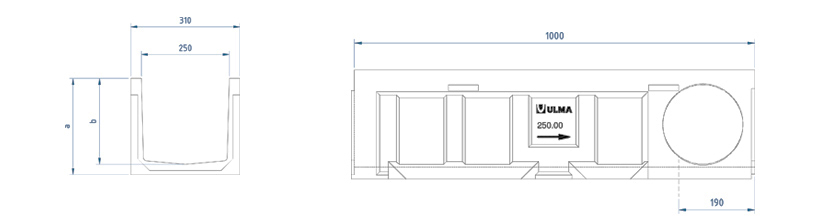

Linienentwässerungsrinne ULMA, Typ U250: Außenbreite 310 mm; Innenbreite 250 mm und zwischen 270 und 370mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS250 und Schrauben.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| U250.00R | 1000mm | 270mm | 310mm | 250mm | 250.0 | 200.0 | 580.0 | 28.0 | 39.74762 | 38.57422 | DWG | |
| U250.10R | 1000mm | 320mm | 310mm | 250mm | 250.0 | 200.0 | 706.0 | 21.0 | 45.49512 | 51.5213 | DWG | |
| U250.20R | 1000mm | 370mm | 310mm | 250mm | 250.0 | 200.0 | 828.0 | 21.0 | 51.37011 | 65.68146 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX250UCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | C-250 | FNX250UCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX250UCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AU250 | DWG | |
| Einlaufkasten AU250S+A250B | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
