EUROSELF200 - Caniveau pour zones pietonnes gamme SELF

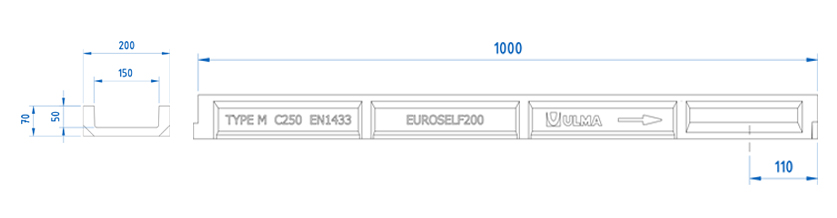

Caniveau en béton polymère de type ULMA, modèle EUROSELF200, largeur extérieure 200mm, largeur intérieure 150mm, hauteur extérieure 70mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| EUROSELF200 | 1000mm | 70mm | 200mm | 150mm | 160.0 | - | 75.0 | 81.0 | 12.06 | 1.9 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX150UCBM | 2 vis par mètre linéaire | DWG | |
| Fonte | Nervurée | C-250 | FNX150UCCM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN150UCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP150UCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX150UCB | 2 vis par mètre linéaire | DWG | |
| Inoxydable | Perforée | A-15 | IP150UCA | 2 vis par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir ASELF200 | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé avec grille à fente | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton avec grille à fente | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
