SM250F

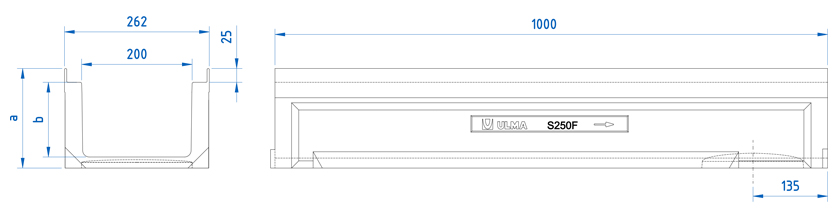

Canal de concreto polimérico tipo ULMA, modelo SM250F, largura exterior 260mm, largura interior 200mm e altura exterior 125mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para protecçao lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SM250F | 1000mm | 125mm | 260mm | 200mm | 160mm | - | 157.0 | 40.0 | 25.18 | 5.4 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | D-400 | FNX200FTDM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | E-600 | FNX200FTEM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX200FTFM | mediante 8 tornillos por ML | DWG | |
| Fundição | Fechado | F-900 | FC200FTFM | mediante 8 tornillos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AF200 | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
