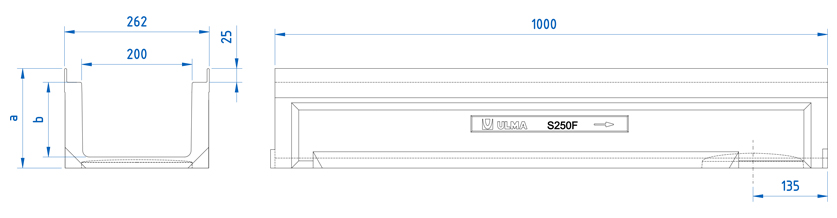

SM250F
ULMA motako Hormigoi Polimerozko kanala, SM250F modeloa, kanpo zabalera 260mm, barne zabalera 200mm eta kanpo altuera 125mm dituena; euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin, eta 8 puntutako segurtasun finkapena ML bakoitzeko.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| SM250F | 1000mm | 125mm | 260mm | 200mm | 160mm | - | 157.0 | 40.0 | 25.18 | 5.4 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | D-400 | FNX200FTDM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | E-600 | FNX200FTEM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | F-900 | FNX200FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Ciega | F-900 | FC200FTFM | 8 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AF200 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
