F400

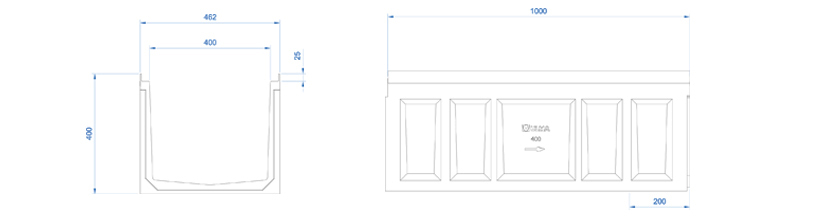

Canal de concreto polímero tipo ULMA, modelo F400K, largura exterior 462mm, largura interior 400mm e altura exterior 400mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| F400K00R | 1000mm | 400mm | 462mm | 400mm | 315mm | - | 1312 | 9 | 85.69 | 100 | DWG | |
| F400K40R | 1000mm | 700mm | 494mm | 400mm | 315mm | - | 2490 | 4 | 129.16 | 280.5 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | D-400 | FNX400FTDM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX400FTFM | mediante 8 tornillos por ML | DWG | |
| Fundição | Fechado | D-400 | FC400FTDM | mediante 8 tornillos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do sumidouro AF400 | DWG | |
| Plano do sumidouro AF400S+A400B | DWG | |
| Plano do sumidouro F400K40RS+A400B | DWG | |
| Detalhe construtivo. Instalação no Asfalto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Asfalto Transversal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Transversal à direçao do tráfego | DWG | |
