F400

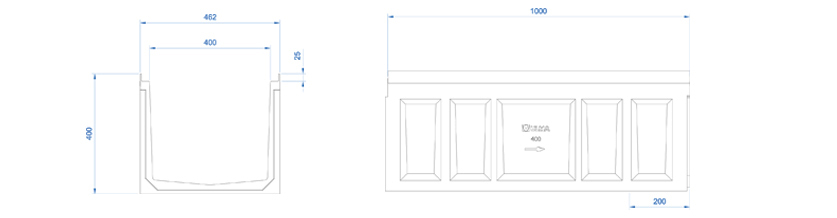

Canale di calcestruzzo polimerico tipo ULMA, modello F400K, di larghezza esterna 462 mm, larghezza interna 400 mm e altezza esterna 400 mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, fissaggio di sicurezza in 8 punti per ML, profili di acciaio zincato di protezione laterale.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| F400K00R | 1000mm | 400mm | 462mm | 400mm | 315mm | - | 1337 | 6 | 85.69 | 100.0 | DWG | |
| F400K40R | 1000mm | 700mm | 494mm | 400mm | 315mm | - | 2490 | 4 | 129.16 | 280.5 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | D-400 | FNX400FTDM | 8 bulloni per ml | DWG | |
| Ghisa | A ponte | F-900 | FNX400FTFM | 8 bulloni per ml | DWG | |
| Ghisa | Chiusa | D-400 | FC400FTDM | 8 bulloni per ml | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AF400 | DWG | |
| Scheda tecnicha del Pozzetto AF400S+A400B | DWG | |
| Scheda tecnicha del Pozzetto F400K40RS+A400B | DWG | |
| Istruzioni di posa per pavimentazione asfalto Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione asfalto Trasversale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione calcestruzzo Longitudinale al senso di circolazione | DWG | |
| Istruzioni di posa per pavimentazione calcestruzzo Trasversale al senso di circolazione | DWG | |
