HYDROKIT

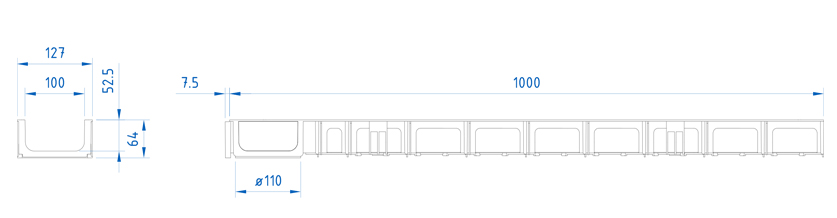

ML completo composto por 1 Ud. de canal de composite tipo ULMA, para coleta de águas pluviais, modelo HYDROKITH65, largura exterior 130mm, largura interior 100mm e altura exterior 65mm.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Peças
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | ||||||
| HYDROKITH65 | 1000mm | 65mm | 130mm | 100mm | DWG | ||||
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Galvanizada | Nervurada (Normal) | A-15 | GN100UOA | tipo "click" o a presión | DWG | |
| Galvanizada | Ranhurada | A-15 | GR100UOAH25 | Apoiada | DWG | |
| Polipropileno | Nervurada Longitudinal Preta | A-15 | PNLH100UCAM | tipo "click" o a presión | DWG | |
| Polipropileno | Nervurada Longitudinal Cinza | A-15 | PNLH100UCAM-GRIS | tipo "click" o a presión | DWG | |
| Polipropileno | Nervurada Longitudinal Beige | A-15 | PNLH100UCAM BG | tipo "click" o a presión | DWG | |
| DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
