HYDROKIT

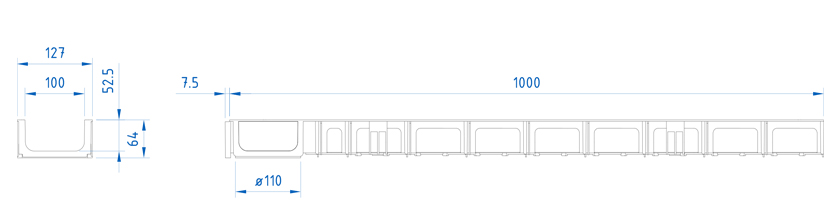

ML complet composé par 1 Unité de caniveau en composite type ULMA, pour récupérer eaux de pluie, modèle HYDROKITH65, largeur extérieure 130mm, largeur intérieure 100mm et hauteur extérieure 65mm. 1 Unités de grille en Acier Galvanisé Nervurée Normale (Passerelle), modèle GN100UOA, en classe de résistance A-15, selon Norme EN-1433. Système de fixation caniveau – grille par pression ou "click" .
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qmax
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| HYDROKITH65 | 1000mm | 65mm | 130mm | 100mm | 90-110 | Emboîtement à 90º | 51 | 120.0 | 1.4 | 1.31 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Acier Galvanisé | Passerelle | A-15 | GN100UCA | par pression ou click | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100UCAM | par pression ou click | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100UCAM-GRIS | par pression ou click | DWG | |
| DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton avec grille à fente | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé avec grille à fente | DWG | |
