HYDROKIT

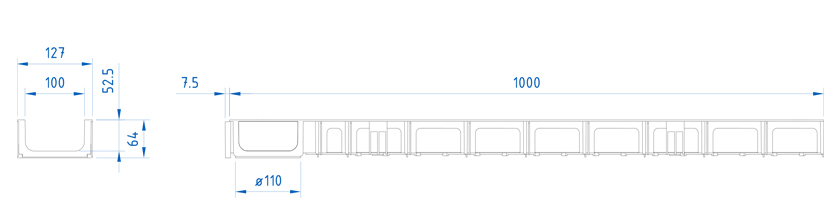

ULMA Kunststoffrinne Typ HYDROKIT: Länge 1000 mm, Außenbreite 130mm, Innenbreite 100mm und Gesamthöhe 65mm.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| HYDROKITH65 | 1000mm | 65mm | 130mm | 100mm | 90-110 | 90º - Verbindung | 51 | 120 | 1.4 | 1.3 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Verzinkter Stahl | Stegrost | A-15 | GN100UOA | Klick. Ohne Schrauben | DWG | |
| Verzinkter Stahl | Schlitzrahmen | A-15 | GR100UOAH25 | ohne Fixierung | DWG | |
| Kunstsoff | Länsstabrost Schwarz | A-15 | PNLH100UCAM | Klick. Ohne Schrauben | DWG | |
| Kunstsoff | Länsstabrost Grau | A-15 | PNLH100UCAM GRIS | Klick. Ohne Schrauben | DWG | |
| Kunstsoff | Länsstabrost Beige | A-15 | PNLH100UCAM BG | Klick. Ohne Schrauben | DWG | |
| INSTALLATIONSDETAILS | ||
|---|---|---|
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
