Rehabilitação energética em um edifício clássico mantendo sua estética

A fachada ventilada ULMA foi adaptada ao projeto original, sem renunciar das vantagens desse sistema inovador
Rehabilitação energética em um edifício clássico mantendo sua estética

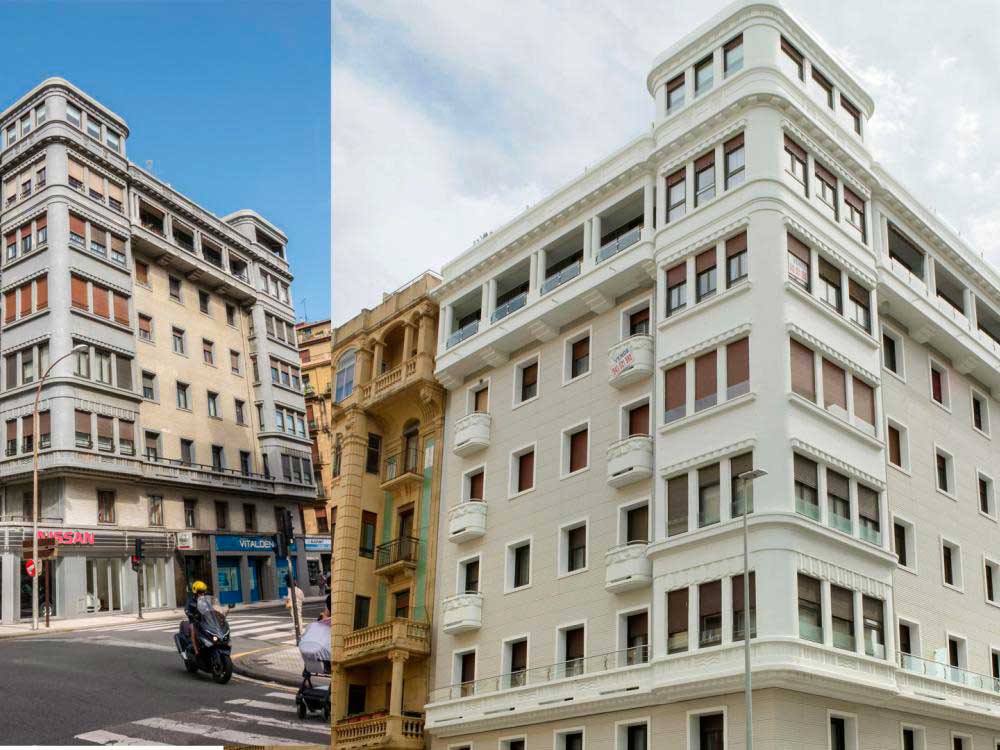

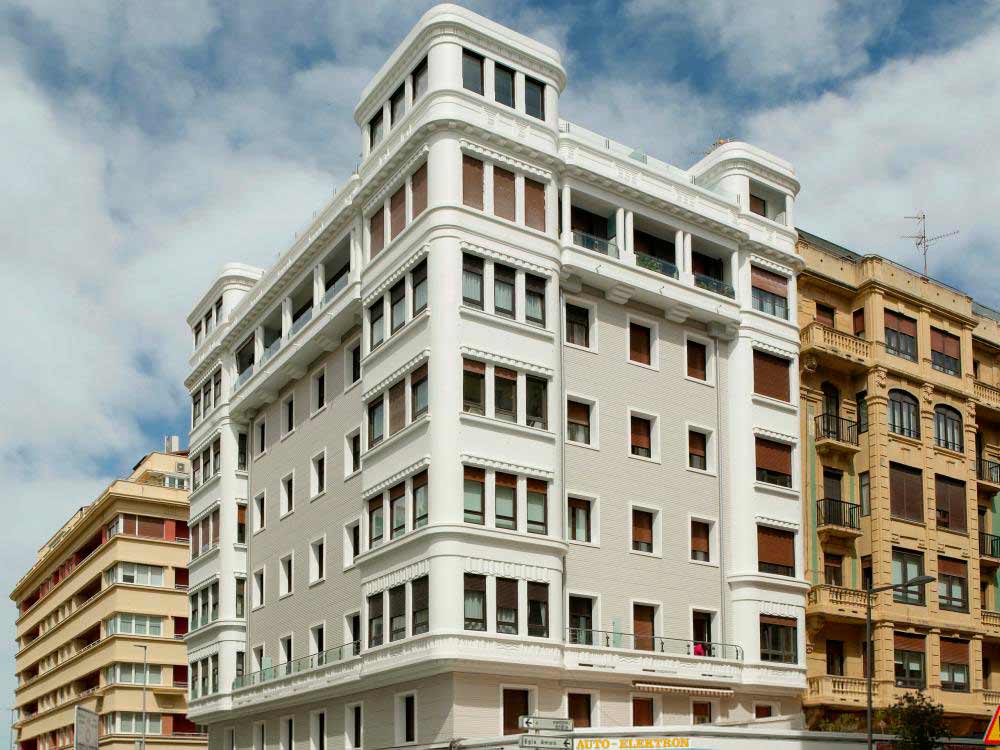

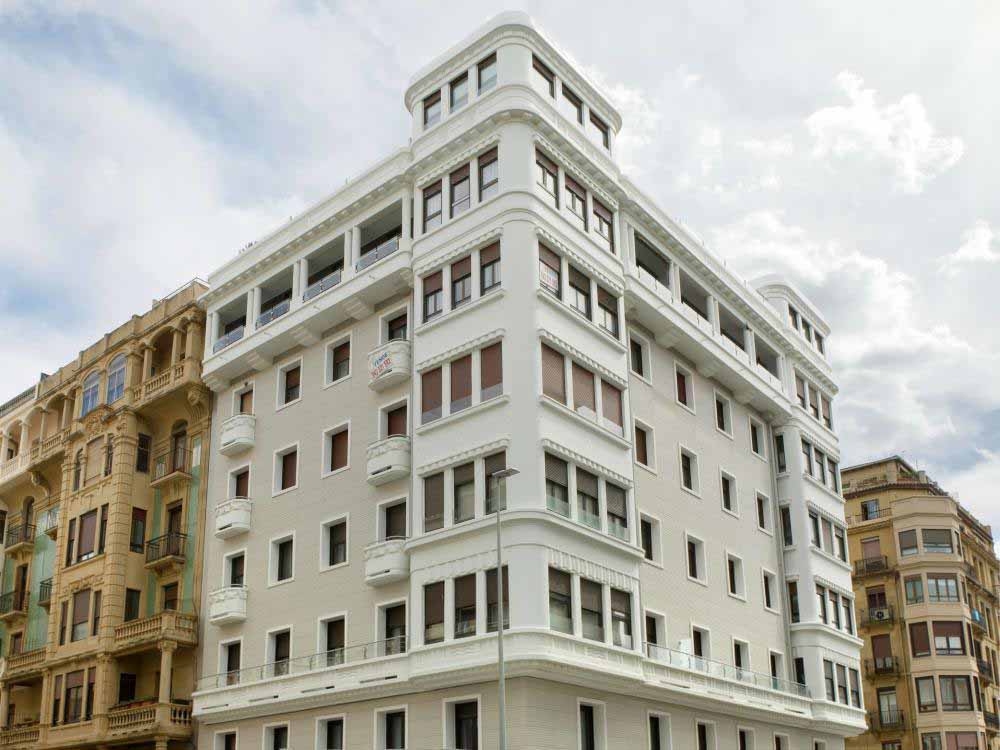

A ULMA Architectural Solutions participou na reabilitação da fachada de um edifício emblemático localizado na "Gran Vía" do bairro de Gros da cidade de Donostia. O projeto original da fachada era um chapado de cerâmica combinado com miradores curvos em concreto à vista e o escritório responsável pelo projeto, ARCAYA Arquitetos, queria manter a estética do edifício. O arquiteto buscava uma solução moderna, incorporando isolamento de alta qualidade no exterior, mas mantendo a estética anterior do edifício. Além disso, deveria ser um material com superfícies fáceis de limpar, e a Fachada Ventilada ULMA cumpria com todos os requerimentos.

"Parece que devemos renunciar aos sistemas técnicos inovadores como a fachada ventilada para reabilitar as zonas clássicas e não é assim e esta obra é a prova disso". Álvaro Arcaya, da ARCAYA Arquitetos.

 A fachada ventilada da ULMA soube se adaptar aos requerimentos que solicitamos na AR Arquitetos e conseguimos romper com a imagem de sistema modular padronizado."

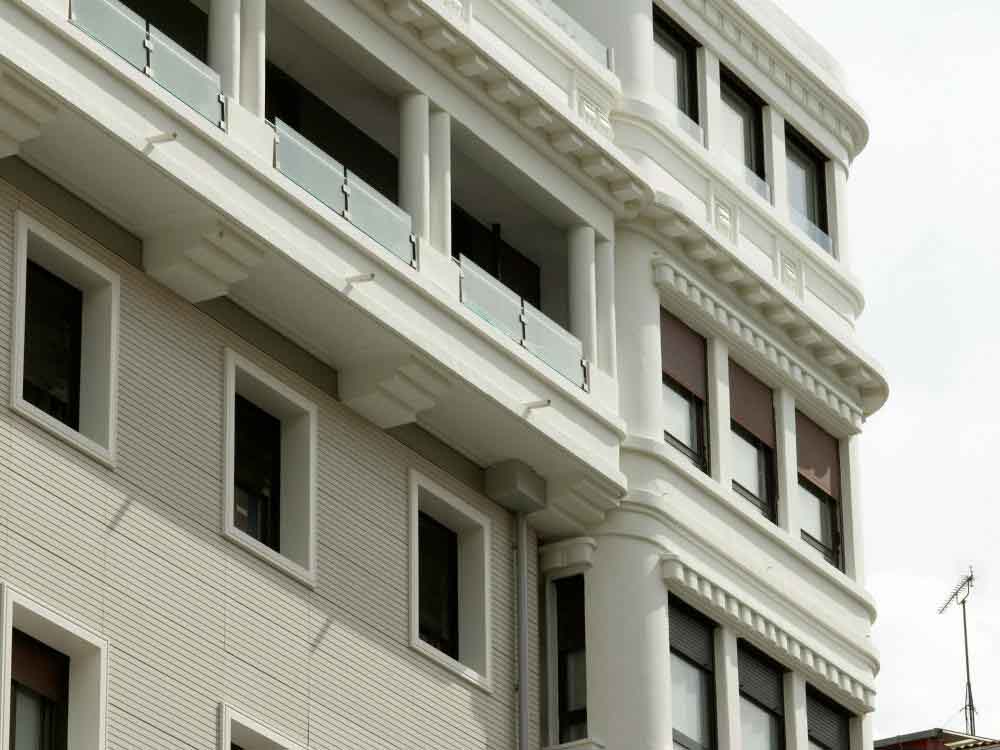

Basicamente se conseguiu o acabamento que o escritório de arquitetura queria respeitando o projeto da fachada original dissimulando as juntas o máximo possível.


4 PONTOS CHAVE A SEREM DESTACADOS

1. Eliminação das juntas verticais
Nosso material permitia um formato maior que outros materiais de maneira que podíamos fabricar painéis com dimensões superiores ao espaço entre as janelas (1800 de largura), para que cobrisse a distância máxima e que a junta vertical fosse dissimulada melhor. Desta forma conseguimos um predomínio das linhas horizontais e o resultado estético é mais vistoso.

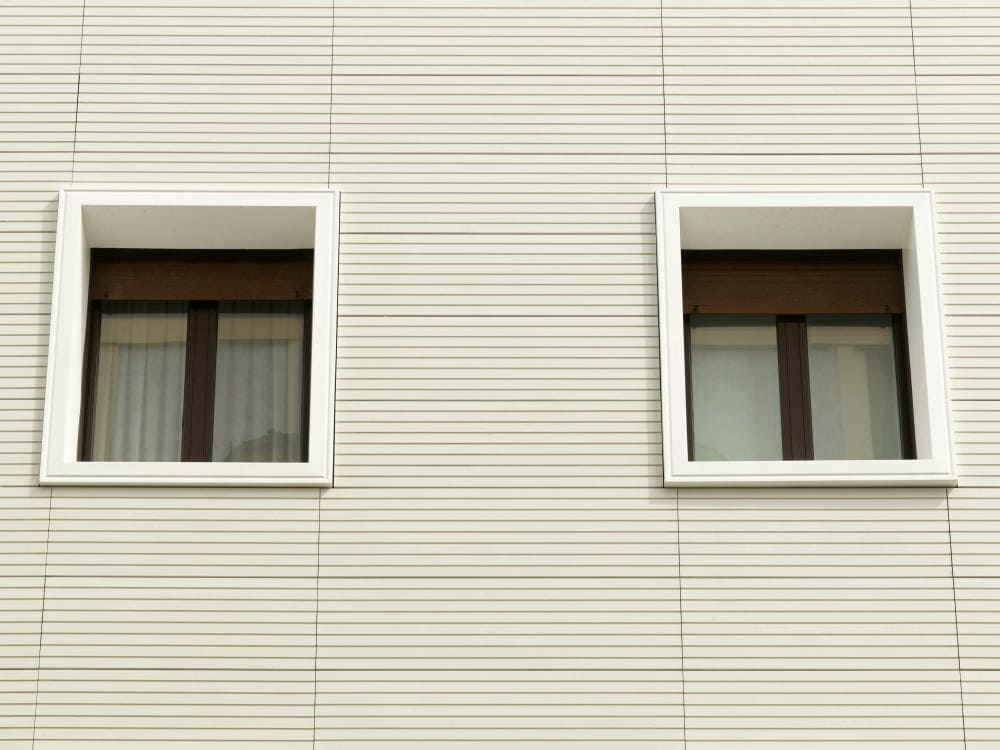

2. Eliminação de juntas horizontais com o passo do corrugado
Foi criada uma placa especial corrugada com o passo do corrugado específico de 11mm para que tivesse o mesmo tamanho que a junta horizontal. Desta maneira, as juntas horizontais são dissimuladas.

Se buscou uma altura específica do corrugado (de 51,5mm) com o passo do corrugado a 11mm para que desse uma dimensão de 508mm e com isto se conseguiu que sempre fossem placas inteiras entre os forjados, com o objetivo de manter a horizontalidade e a estética antiga do edifício. Para isto se criou um protótipo de molde especial com o passo do corrugado específico.

Definitivamente, a altura da placa foi adequada para que visualmente não tivesse nenhum corte ao longo da fachada.

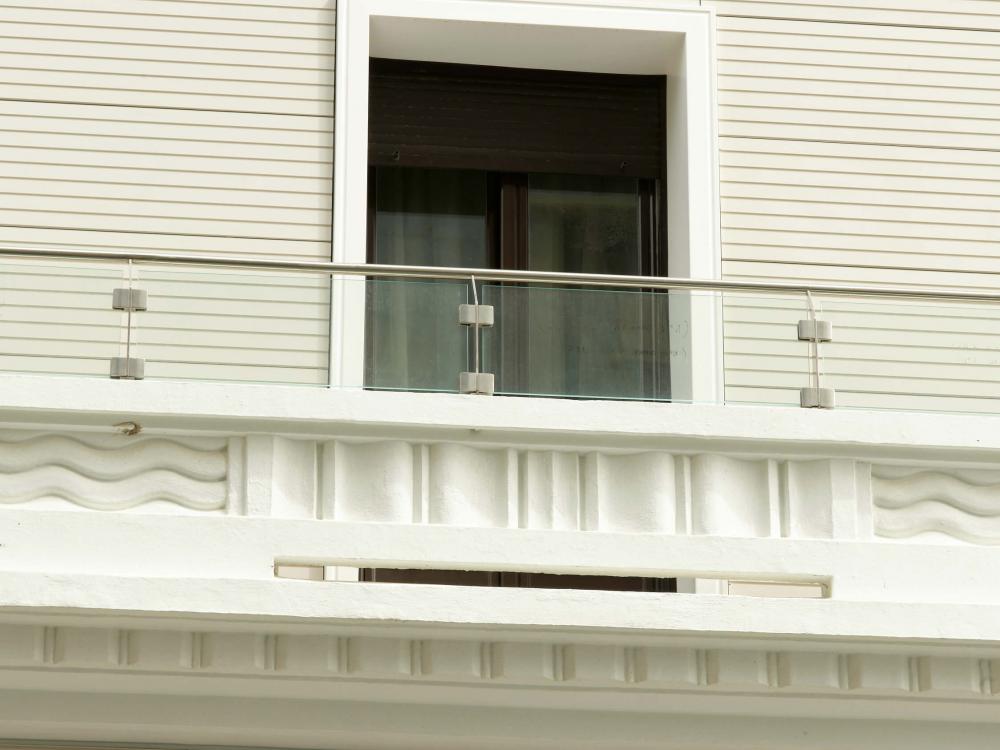

Para conseguir isto, o arquiteto criou um batente de composite em cantiléver com uma medida determinada para que encaixassem as placas de 508 e que os cortes fossem dissimulados visualmente.

3. Cor especial
Além disso, o arquiteto solicitou uma cor especial conforme a carta NCS, a 1502 e a 50R, para que contrastasse com a fachada de concreto à vista e seus batentes. O objetivo era conseguir mais luminosidade na fachada e que os encontros dos distintos materiais ressaltassem. "Buscávamos uma cor do branco ao areia que sem ser branco, encaixasse com o branco da fachada. Estamos felizes com o resultado, porque além disso a cor da fachada muda conforme a claridade do dia", afirma Álvaro Arcaya, da ARCAYA Arquitetos.

4. Cálculo de estruturas
Outra das particularidades da obra é que o envoltório sobre o que havia que cimentar nossa subestrutura estava em péssimas condições, o que nos obrigou a projetar 3 possíveis soluções de estrutura cimentadas somente aos forjados para se adequar às condições do edifício.

A ULMA Architectural Solutions se encarregou de fazer os cálculos de estrutura com as 3 possibilidades diferentes e foi escolhida a que oferecia mais garantias.

Sistema Integral: fornecimento e instalação da fachada
Quanto ao serviço integral da fachada ventilada ULMA, onde também nos encarregamos também da instalação para que todo o processo esteja em nossas mãos, Álvaro Arcaya nos disse que os surpreendeu a boa organização da montagem e a paletização, com o material bem organizado e bem apresentado, tendo em conta a dificuldade tanto de acessos como zonas de acoplagem disponíveis em toda a obra.
