Informação técnica

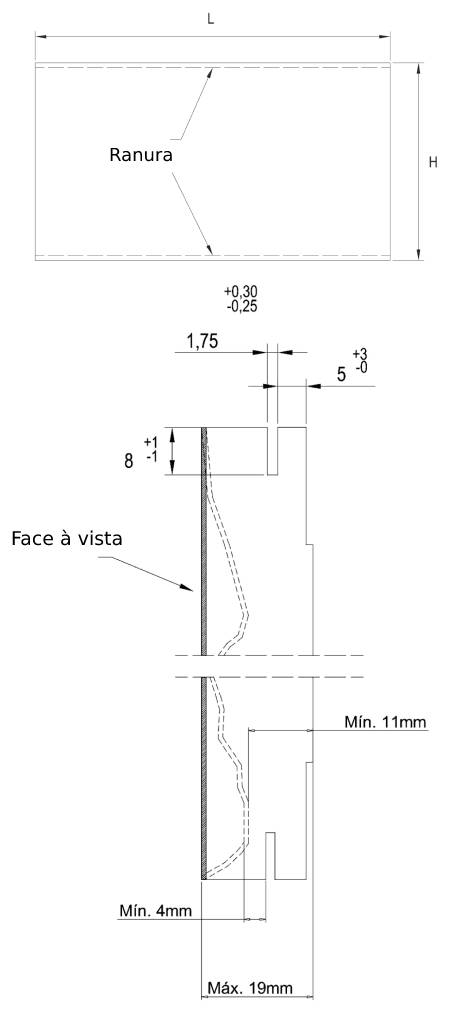

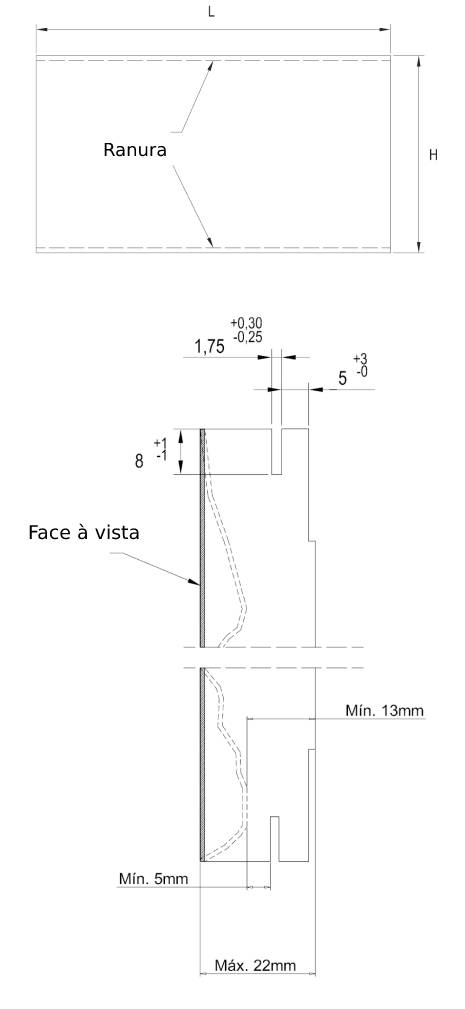

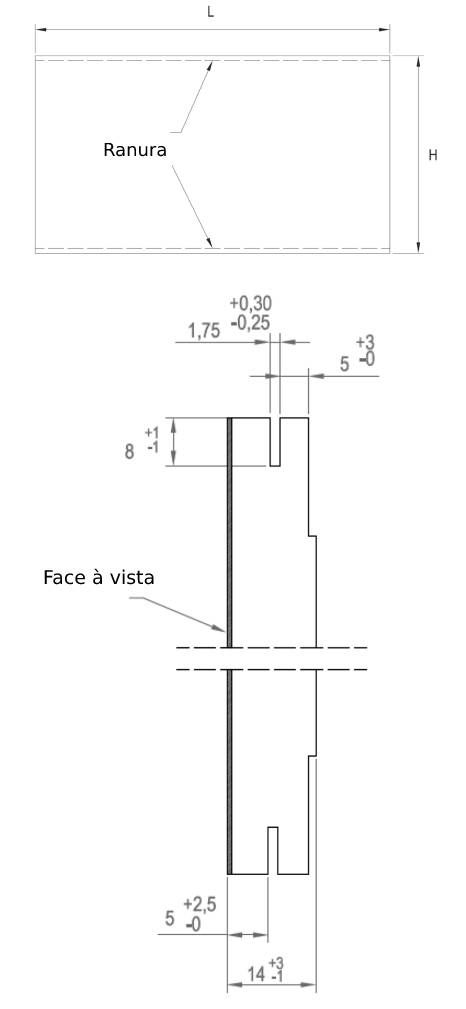

Formatos e dimensões

Escolha os formatos para o seu sistema envolvente a partir destas dimensões.

Sistema de colocação

Sistema de colocação horizontal

Colocação horizontal
ALajes
1Perfil de arranque invertido continuo
BFechamento base
2Perfil de guía continuo
CIsolamento térmico
3Perfil de arranque continuo
4Painel de betão polímero

Ancoragem de ponto fixo

Detalhe canto

Detalhe perfil de arranque e grelha anti-roedores

Detalhe perfil guia

Saída de ar junto ao coroamento

Buchas de ancoragem à parede base e lajes, e ancoragem livre de ponto deslizante

Sistema de colocação vertical

Colocação vertical
ALajes
1Perfil de arranque invertido continuo
BFechamento base
2Perfil de guía continuo
CIsolamento térmico
3Perfil de arranque continuo
4Painel de betão polímero

Grelha anti-roedores

Ancoragem dupla. Ancoragem de ponto fixo

Canto com perfil em Y

Saída de ar junto ao coroamento

Tipos de juntas

tipo de junta 1
Junta de 3,5 mm
tipo de junta 1
Junta profunda de 8 mm
tipo de junta 3
Junta vista de 15 mm
tipo de junta 4
Junta profunda de 20 mm

As juntas entre os painéis de fachada têm uma função construtiva, mas podemos ir além e utilizá-las também como elementos decorativos.

Como sabemos que as juntas podem ser ferramentas de design úteis na hora de projetar uma fachada, contamos com diversas opções: temos a junta de 3,5 mm, 8 mm e 15 mm e também a junta profunda de 20 mm.

Você tem a possibilidade de jogar com as juntas para que elas também cumpram uma função estética.

Tipos de cantos

Solução em X
Solução em Y
Solução em Z

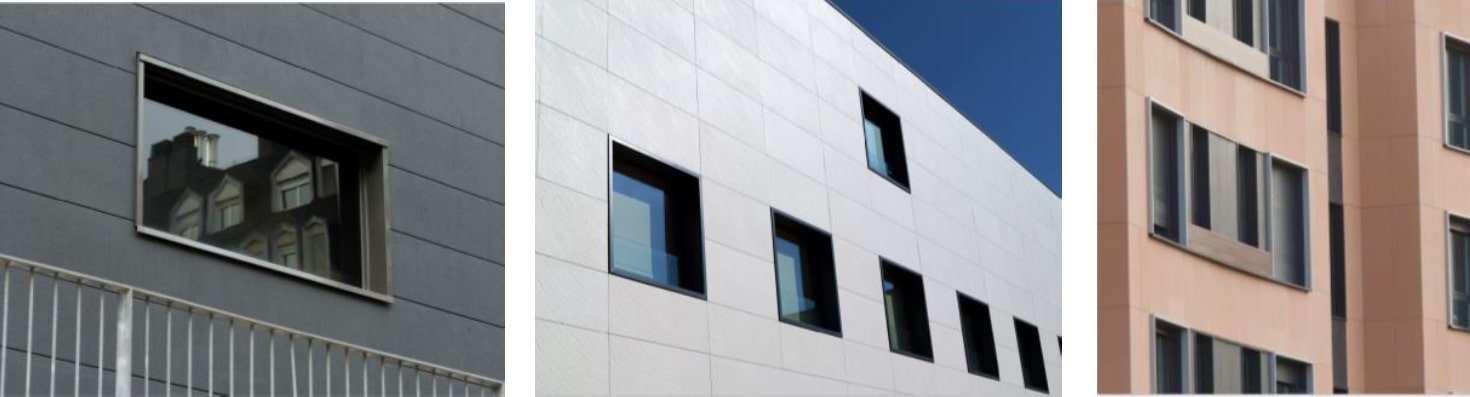

Tipos de molduras

Molduras de alumínio

ESQUEMAS EM PDF | ESQUEMAS EM DWG

Molduras de Betão Polímero
Molduras de Composite
