Drainatzeko Kanalak ULMA Architectural Solutions

Produktu gama

Sistemaren araberako sailkapena Drainatzeko kanaletan

Altura baxuko MINI drainatzeko kanalak Karga altuetarako F drainatzeko kanalak UK maldadun drainatzeko kanalak trafiko ertainerako V formako dranatzeko kanalak - MULTIV Altura baxuko S kanalak karga altuetarako U maldadun drainatzeko kanalak trafiko arinerako Oinezkoentzako bideetarako SELF drainatzeko kanalak Kirol guneetarako SPORT drainatzeko kanalak Sistemaren araberako sailkapena Drainatzeko kanaletan Altura baxuko MINI drainatzeko kanalak Karga altuetarako F drainatzeko kanalak UK maldadun drainatzeko kanalak trafiko ertainerako V formako dranatzeko kanalak - MULTIV Altura baxuko S kanalak karga altuetarako U maldadun drainatzeko kanalak trafiko arinerako Oinezkoentzako bideetarako SELF drainatzeko kanalak Kirol guneetarako SPORT drainatzeko kanalak

Karga motaren araberako sailkapena Drainatzeko kanaletan

  • Karga motaren araberako sailkapena Drainatzeko kanaletan a-15

    Oinezkoek eta txirrindulariek bakarrik erabil ditzaketen guneak.

  • Karga motaren araberako sailkapena Drainatzeko kanaletan b-125

    Espaloiak, oinezkoentzako guneak eta antzeko guneak, ibilgailuen aparkaleku pribatuak edo ibilgailuak aparkatzeko plataformak

  • Karga motaren araberako sailkapena Drainatzeko kanaletan c-250

    Zintarri alboak eta bazterbide sendoko trafikorik gabeko guneak eta antzekoak.

  • Karga motaren araberako sailkapena Drainatzeko kanaletan d-400

    Errepideetako galtzadak (oinezkoentzako kaleak barne), bazterbide sendoak eta aparkalekuen guneak, errepideko era orotako ibilgailuentzako.

  • Karga motaren araberako sailkapena Drainatzeko kanaletan e-600

    Errubera karga handiko guneak, esaterako, portuak eta dartsena zein dike alboak.

  • Karga motaren araberako sailkapena Drainatzeko kanaletan f-900

    Errubera karga bereziki handiko guneak, esaterako, hegazkinentzako pistak.

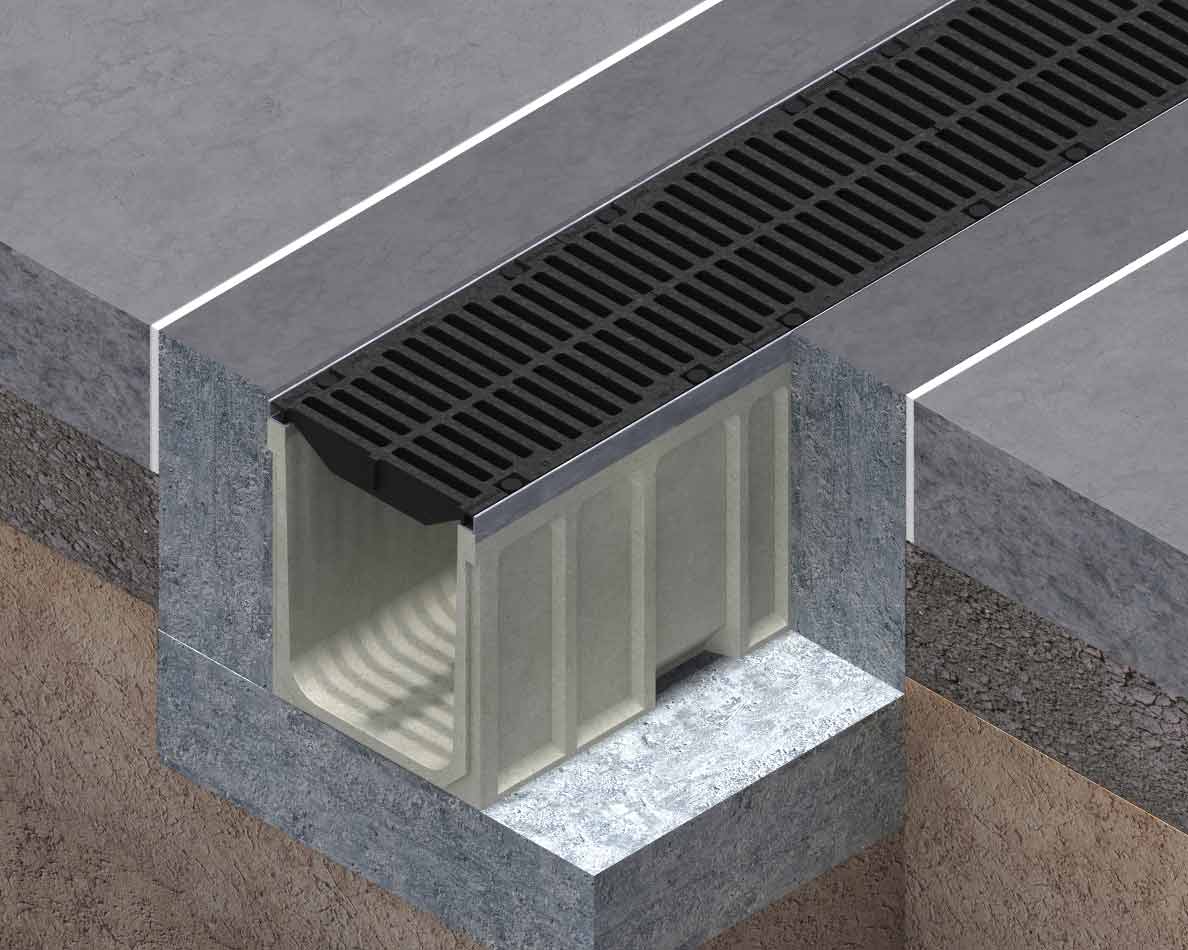

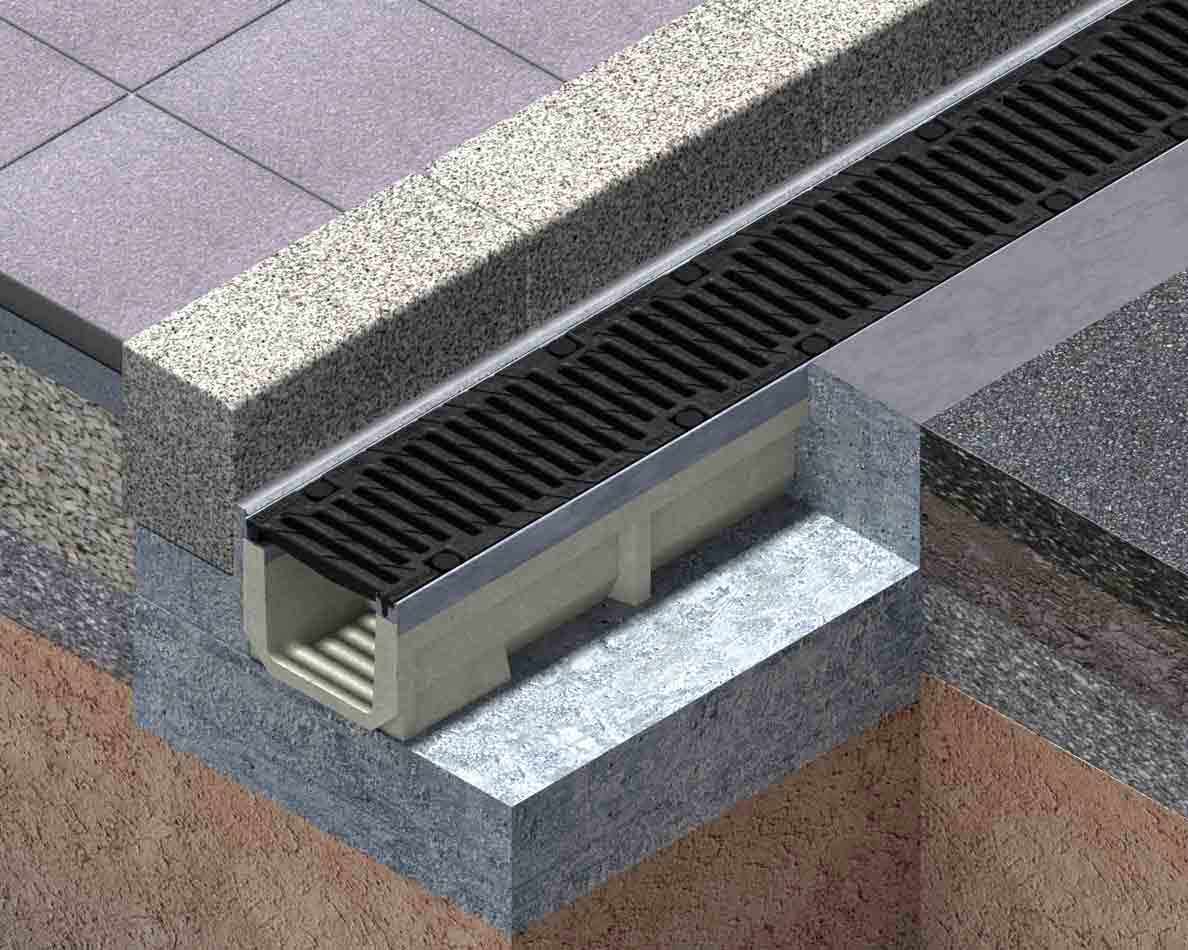

Oinezkoentzako bideetarako SELF drainatzeko kanalak

Erabilera anitzeko eta garaiera iraunkorreko Hormigoi Polimeroko kanalak (maldarik gabeak), oso praktikoa da kanalizazio lerro ez oso luzeetan edo hustubide asko dutenetan.
Hainbat sareta bidezko finkapen sistemarekin daude eskuragarri (sistema bizkorra, segurtasun atakak, torloju bidez), C 250 karga motaraino, sareta material mota orotan.
Oinezkoentzako bideetarako SELF drainatzeko kanalak - Karga mota c-250 Oinezkoentzako bideetarako SELF drainatzeko kanalak - Aplikazioak Oinezkoentzako bideetarako SELF drainatzeko kanalak - Aplikazioak Oinezkoentzako bideetarako SELF drainatzeko kanalak - Aplikazioak Oinezkoentzako bideetarako SELF drainatzeko kanalak - Aplikazioak Oinezkoentzako bideetarako SELF drainatzeko kanalak - Aplikazioak Oinezkoentzako bideetarako SELF drainatzeko kanalak - Aplikazioak
  • SELF200KX Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF200KX Profil Herdoilgaitzatua
  • PDF +Info
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
EUROKIT

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - EUROKIT Kanpokoa: 120mm.
Barrukoa: 98mm.
Altuera: 85mm.
Profil gabe
EUROSELF

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - EUROSELF Kanpokoa: 127mm.
Barrukoa: 100mm.
Altuera: 95mm.
Profil gabe
EUROSELFV

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - EUROSELFV Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 95-145mm.
Profil gabe
DOMO

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - DOMO Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 80mm.
Profil gabe
SELF

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 115mm.
Profil gabe
SELFK

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELFK Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 100mm.
Profil Galbanizatua
SELFKX

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELFKX Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 100mm.
Profil Herdoilgaitzatua
EUROSELF200

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - EUROSELF200 Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 70mm.
Profil gabe
SELF200

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF200 Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 140mm.
Profil gabe
SELF200K

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF200K Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 162mm.
Profil Galbanizatua
SELF200KX

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF200KX Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 162mm.
Profil Herdoilgaitzatua
SELF250

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF250 Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 155mm.
Profil gabe
SELF250K

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF250K Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 180mm.
Profil Galbanizatua
SELF300

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF300 Kanpokoa: 310mm.
Barrukoa: 250mm.
Altuera: 185mm.
Profil gabe
SELF300K

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF300K Kanpokoa: 310mm.
Barrukoa: 250mm.
Altuera: 210mm.
Profil Galbanizatua
SELF350K

EN-1433 ARAUAren arabera
Oinezkoentzako bideetarako SELF drainatzeko kanalak - SELF350K Kanpokoa: 360mm.
Barrukoa: 300mm.
Altuera: 210mm.
Profil Galbanizatua

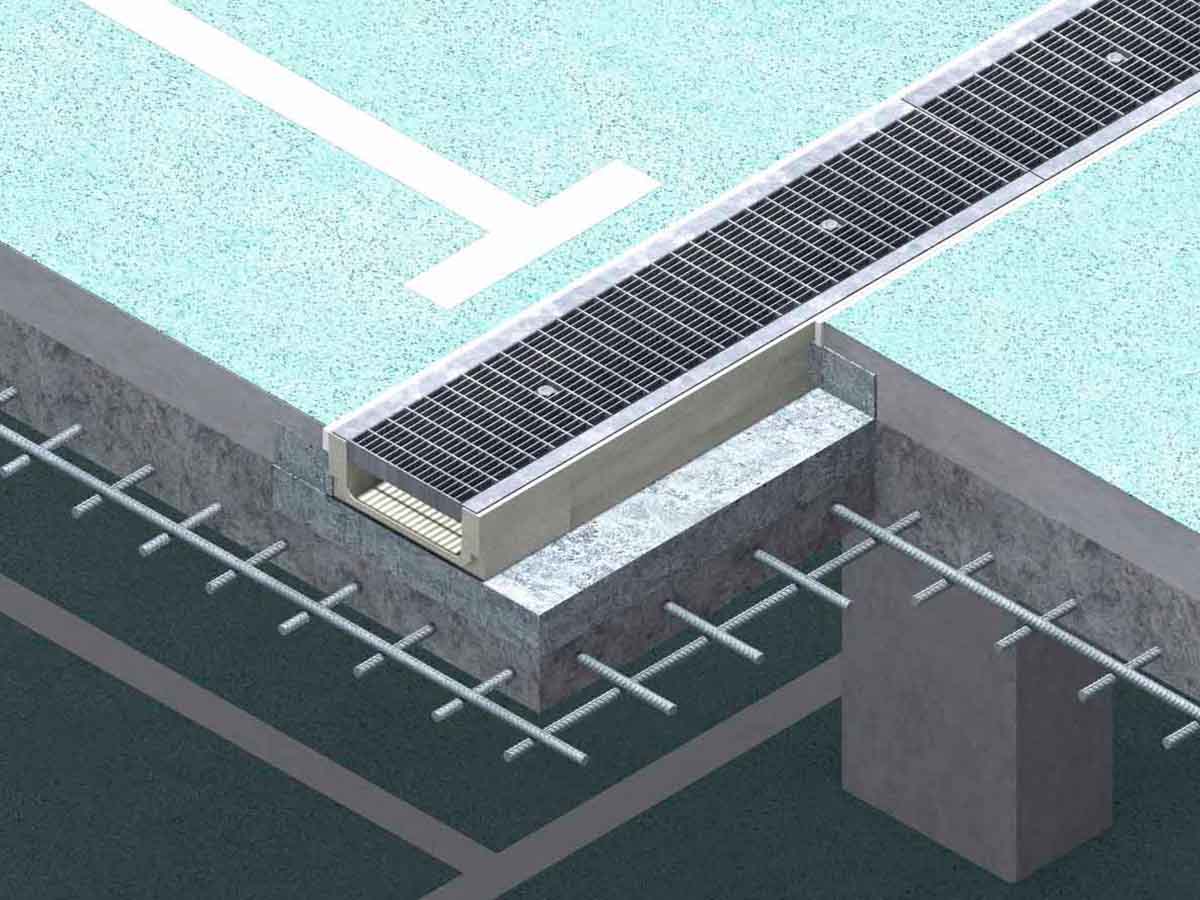

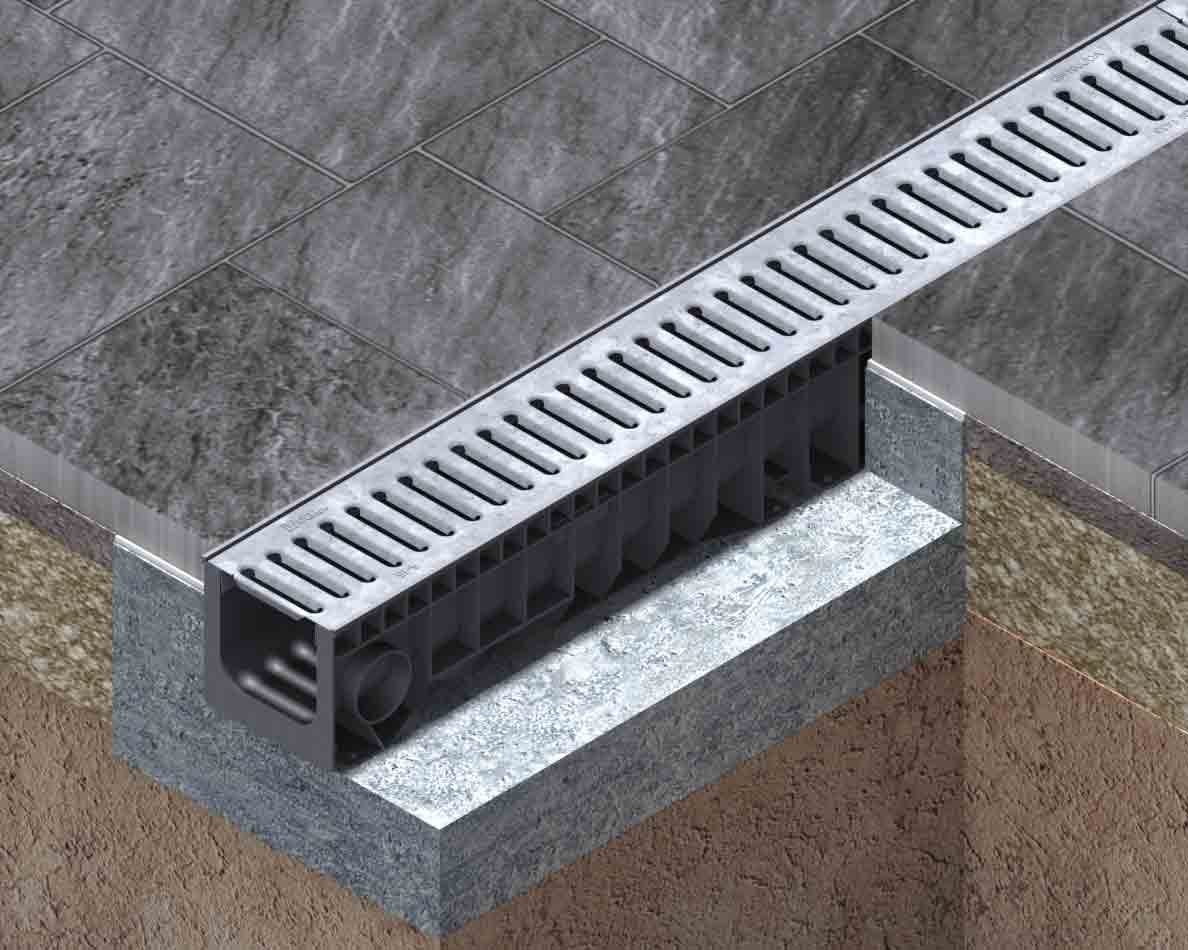

Altura baxuko MINI drainatzeko kanalak

Garaiera mugatuko guneetan jartzeko bereziki diseinatutako kanalak dira, esaterako, garaje, soto, dutxa, aldagela, alderantzizko estalki eta abarretako lauza armatu eta forjatuetan izan daitezkeenetan.
6 cm-tik (M 100 modeloa) 15 cm-rainoko garaiera duten kanalak.
Badira sareta mota guztiak, materialak (burdinurtua, altzairu galbanizatua, herdoilgaitza, etab.) eta C 250erainoko karga motak.
Altura baxuko MINI drainatzeko kanalak - Karga mota c-250 Altura baxuko MINI drainatzeko kanalak - Aplikazioak Altura baxuko MINI drainatzeko kanalak - Aplikazioak Altura baxuko MINI drainatzeko kanalak - Aplikazioak
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
MINIKIT

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - MINIKIT Kanpokoa: 120mm.
Barrukoa: 98mm.
Altuera: 50mm.
Profil gabe
M100

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M100 Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 60mm.
Profil gabe
M100K

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M100K Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 80mm.
Profil Galbanizatua
M100KX

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M100KX Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 80mm.
Profil Herdoilgaitzatua
M100V

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M100V Kanpokoa: 155mm.
Barrukoa: 100mm.
Altuera: 80mm.
Profil gabe
M150

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M150 Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 80mm.
Profil gabe
M150K

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M150K Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 102mm.
Profil Galbanizatua
M150KX

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M150KX Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 102mm.
Profil Herdoilgaitzatua
M200

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M200 Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 100mm.
Profil gabe
M200K

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M200K Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 125mm.
Profil Galbanizatua
M300

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M300 Kanpokoa: 360mm.
Barrukoa: 300mm.
Altuera: 125mm.
Profil gabe
M300K

EN-1433 ARAUAren arabera
Altura baxuko MINI drainatzeko kanalak - M300K Kanpokoa: 360mm.
Barrukoa: 300mm.
Altuera: 150mm.
Profil Galbanizatua

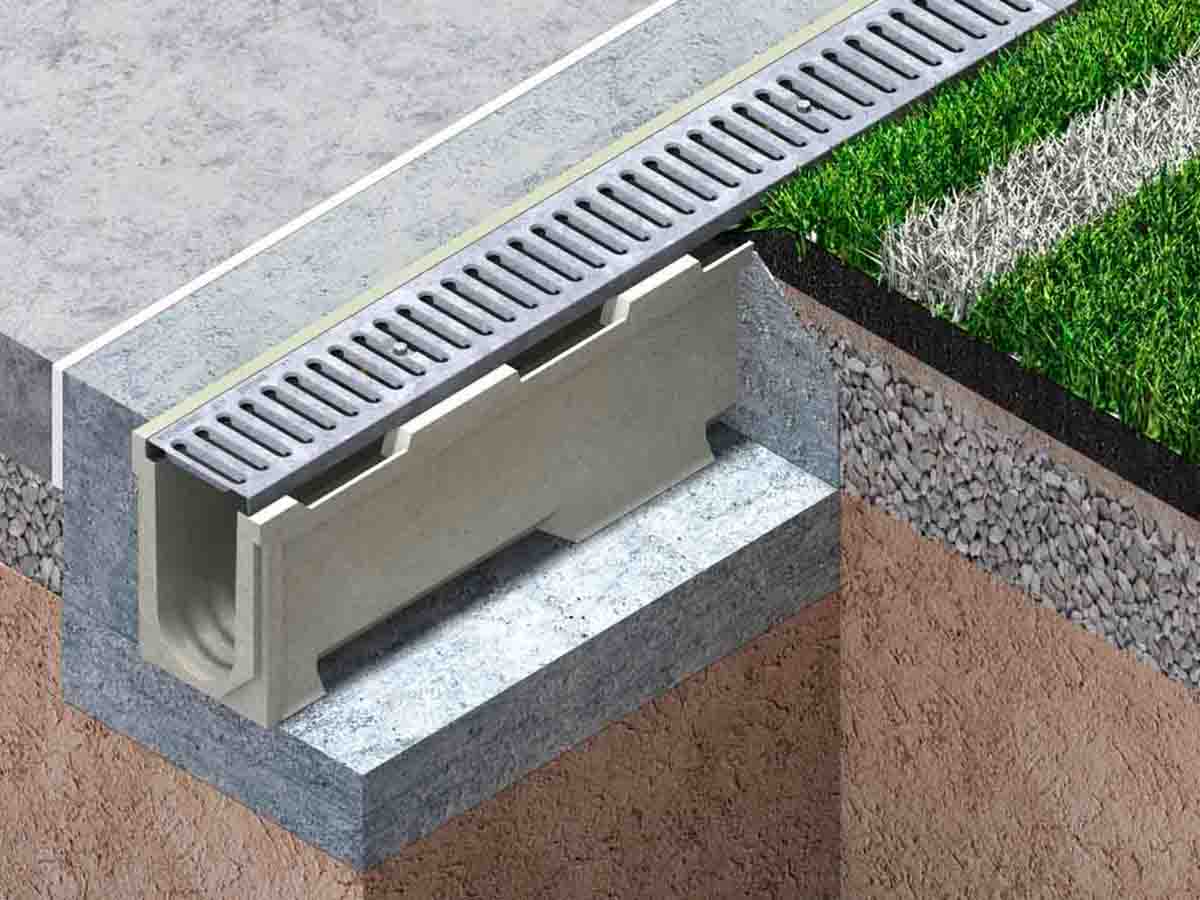

U maldadun drainatzeko kanalak trafiko arinerako

Maldarik gabeko, malda jarraitua duten edota ur-jauziaren erako malda duten kanalak.

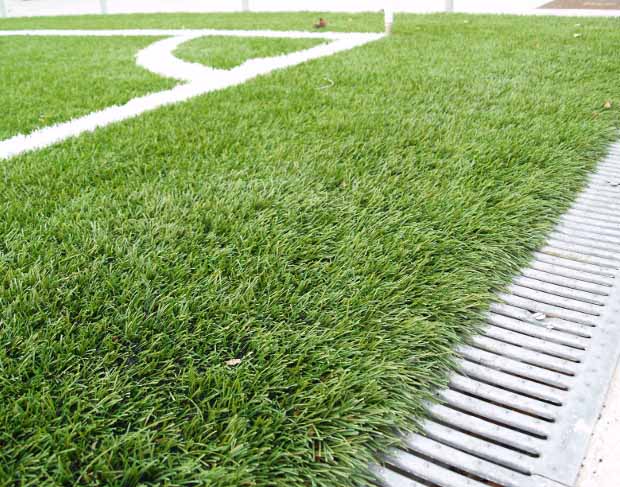

Aproposak dira oinezkoentzako gune, kirol pista, auzune, aparkaleku, ibilgailu arin eta, oro har, kargekiko erresistentzia handirik gabeko eta ibilgailu astun askorik ibiltzen ez den lekuetarako. A15, B125 eta C250 motako saretak.
Malda jarraituak edota ur-jauziaren erako maldak aukera ematen du hustuketa lekuen artean kanalizazio zati luzeak jartzeko.
U maldadun drainatzeko kanalak trafiko arinerako - Karga mota c-250 U maldadun drainatzeko kanalak trafiko arinerako - Aplikazioak U maldadun drainatzeko kanalak trafiko arinerako - Aplikazioak U maldadun drainatzeko kanalak trafiko arinerako - Aplikazioak U maldadun drainatzeko kanalak trafiko arinerako - Aplikazioak
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
U100

EN-1433 ARAUAren arabera
U maldadun drainatzeko kanalak trafiko arinerako - U100 Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 130-280mm.
Profil gabe
U150

EN-1433 ARAUAren arabera
U maldadun drainatzeko kanalak trafiko arinerako - U150 Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 200-300mm.
Profil gabe
U200

EN-1433 ARAUAren arabera
U maldadun drainatzeko kanalak trafiko arinerako - U200 Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 240-340mm.
Profil gabe
U250

EN-1433 ARAUAren arabera
U maldadun drainatzeko kanalak trafiko arinerako - U250 Kanpokoa: 310mm.
Barrukoa: 250mm.
Altuera: 270-370mm.
Profil gabe
U300

EN-1433 ARAUAren arabera
U maldadun drainatzeko kanalak trafiko arinerako - U300 Kanpokoa: 360mm.
Barrukoa: 300mm.
Altuera: 365-465mm.
Profil gabe

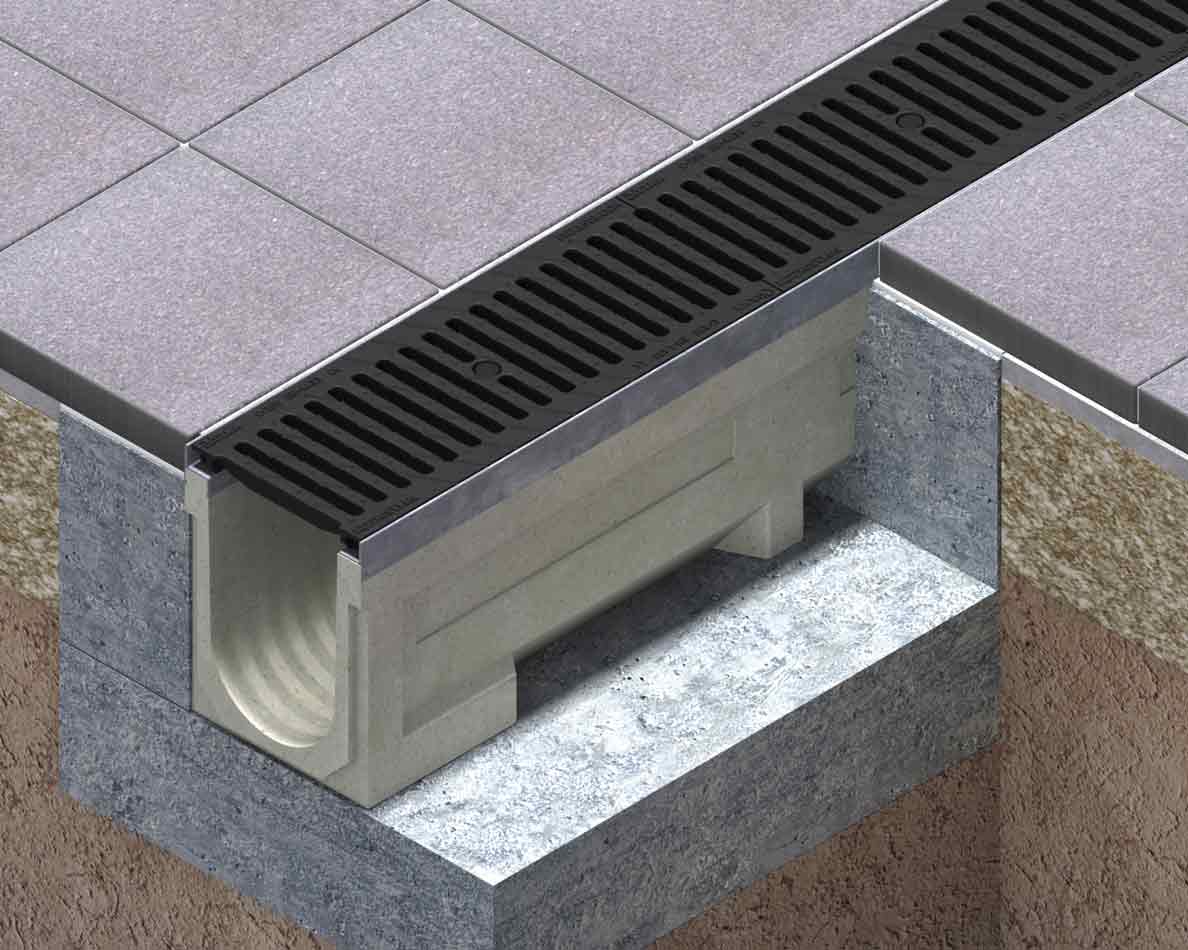

UK maldadun drainatzeko kanalak trafiko ertainerako

Maldarik gabeko, malda jarraitua duten edota ur-jauziaren erako malda duten kanalak, kanalean blaitutako profil galbanizatu indargarria dutenak, obrako egikaritzea eta aldameneko zoladura ondo errematatzea ahalbidetzen dutenak.
Sistema honek aukera ematen du C 250 karga motarainoko saretak erabiltzeko. Aproposak dira ibilgailuen zehar pasaguneetan, esaterako, auzuneetan eta aparkalekuetan.
Altzairu herdoilgaitzezko profilak daude, sareta herdoilgaitzekin erabiltzeko.
Malda jarraituak edota ur-jauziaren erako maldak aukera ematen du hustuketa lekuen artean kanalizazio zati luzeak jartzeko.
UK maldadun drainatzeko kanalak trafiko ertainerako - Karga mota c-250 UK maldadun drainatzeko kanalak trafiko ertainerako - Aplikazioak UK maldadun drainatzeko kanalak trafiko ertainerako - Aplikazioak
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
U100K

EN-1433 ARAUAren arabera
UK maldadun drainatzeko kanalak trafiko ertainerako - U100K Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 150-300mm.
Profil Galbanizatua
U150K

EN-1433 ARAUAren arabera
UK maldadun drainatzeko kanalak trafiko ertainerako - U150K Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 220-320mm.
Profil Galbanizatua
U200K

EN-1433 ARAUAren arabera
UK maldadun drainatzeko kanalak trafiko ertainerako - U200K Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 263-363mm.
Profil Galbanizatua
U250K

EN-1433 ARAUAren arabera
UK maldadun drainatzeko kanalak trafiko ertainerako - U250K Kanpokoa: 310mm.
Barrukoa: 250mm.
Altuera: 300mm.
Profil Galbanizatua
U300K

EN-1433 ARAUAren arabera
UK maldadun drainatzeko kanalak trafiko ertainerako - U300K Kanpokoa: 360mm.
Barrukoa: 300mm.
Altuera: 390-490mm.
Profil Galbanizatua
U100KX

EN-1433 ARAUAren arabera
UK maldadun drainatzeko kanalak trafiko ertainerako - U100KX Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 150-300mm.
Profil Herdoilgaitzatua
U150KX

EN-1433 ARAUAren arabera
UK maldadun drainatzeko kanalak trafiko ertainerako - U150KX Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 220-320mm.
Profil Herdoilgaitzatua

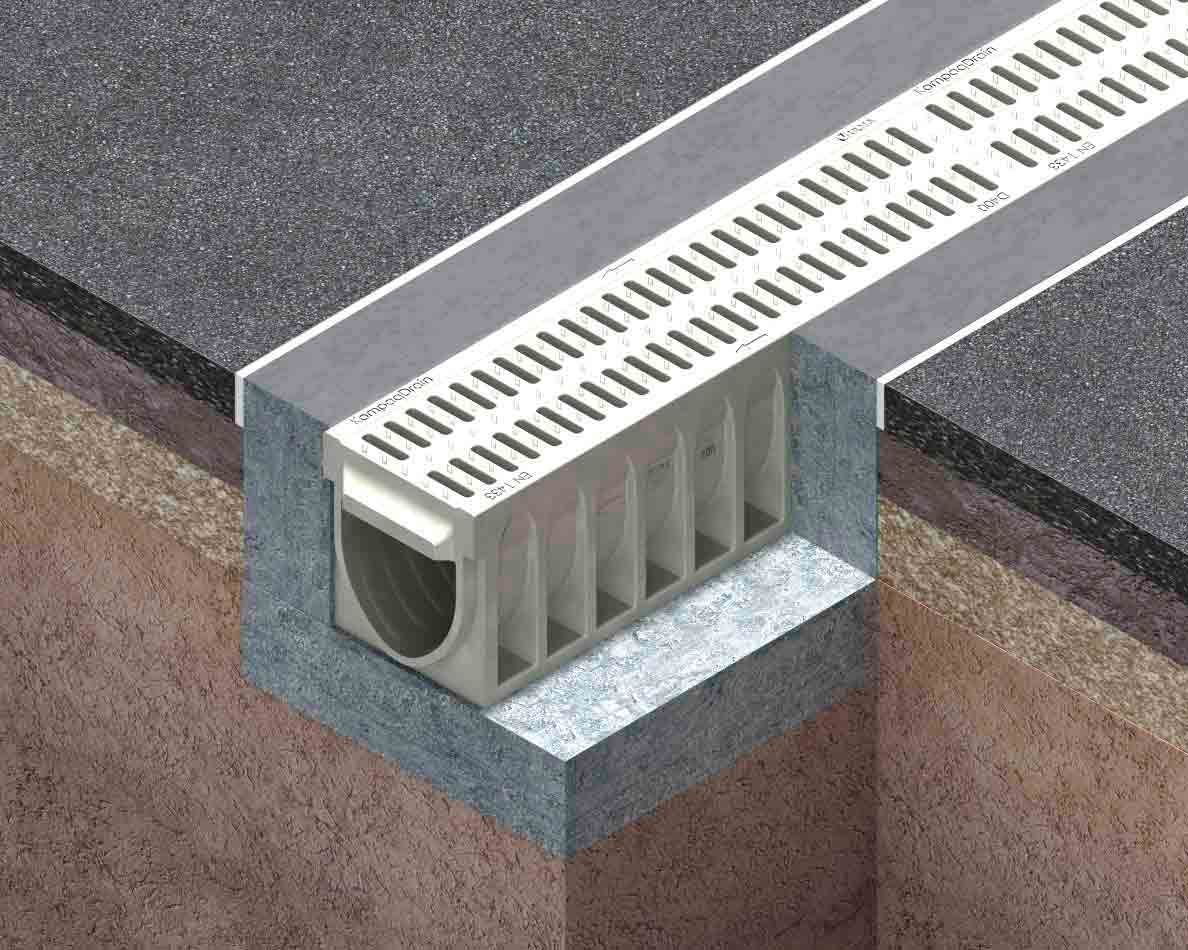

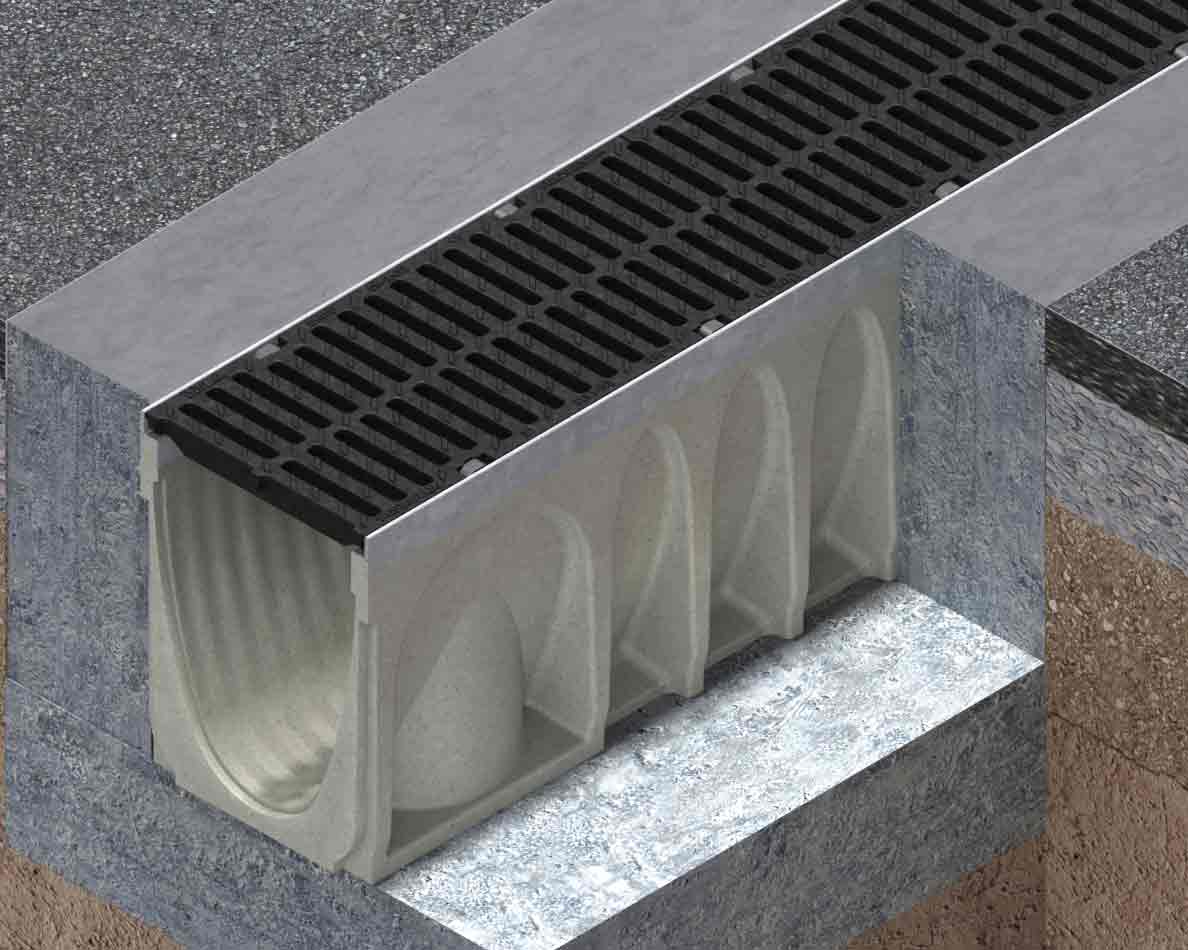

V formako dranatzeko kanalak - MULTIV

Produktu gama berri bat da, hobetua eta merkatuen beharrei egokitua.
Sistema bakar batean bateratzen du beste produktu gamen abantailak: SELF sistemaren ekonomia, MINI sistemaren altuera murriztuak, F sistemaren 8 puntuko finkapen sistema eta U eta UK sistemen ur-jauziaren erako maldan kokatzeko aukera.
MultiV+ sistema altuera diferenteetan erabilgarri dago, D400 karga mota arte.
V formako dranatzeko kanalak - MULTIV - Karga mota d-400 V formako dranatzeko kanalak - MULTIV - Aplikazioak V formako dranatzeko kanalak - MULTIV - Aplikazioak V formako dranatzeko kanalak - MULTIV - Aplikazioak V formako dranatzeko kanalak - MULTIV - Aplikazioak V formako dranatzeko kanalak - MULTIV - Aplikazioak
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
MultiV100

EN-1433 ARAUAren arabera
V formako dranatzeko kanalak - MULTIV - MultiV100 Kanpokoa: 136mm.
Barrukoa: 100mm.
Altuera: 80-300mm.
Profil Galbanizatua
MultiV150

EN-1433 ARAUAren arabera
V formako dranatzeko kanalak - MULTIV - MultiV150 Kanpokoa: 186mm.
Barrukoa: 150mm.
Altuera: 80-320mm.
Profil Galbanizatua
MultiV200

EN-1433 ARAUAren arabera
V formako dranatzeko kanalak - MULTIV - MultiV200 Kanpokoa: 236mm.
Barrukoa: 200mm.
Altuera: 80-370mm.
Profil Galbanizatua

V formako dranatzeko kanalak - MULTIV
  • SECCIÓN EN FORMA DE V OPTIMIZADA MultiV+®

    Especialmente diseñada para tramos de canal sin pendiente longitudinal

    • Más velocidad a bajo caudal
    • Más capacidad en canales extremos

    El diseño en forma de V de los canales multiV+, ha sido desarrollado para drenar el agua a mayor velocidad mejorando el efecto autolimpiante del canal. Su sección optimizada, mayor que las secciones en V tradicionales existentes en el mercado, proporciona una capacidad hidráulica superior en caudales extremos.

  • SISTEMA DE FIJACIÓN rapidlock

    El sistema de fijación rápida sin tornillos ULMA Rapidlock permite unir de forma rápida, segura y sin apenas esfuerzo, la rejilla al cuerpo del canal.

    • Fijación en un segundo
    • Instalación sin costes de mano de obra
    • Ahorro en costes de mano de obra
    • Fácil mantenimiento
    • V formako dranatzeko kanalak - MULTIV
    • V formako dranatzeko kanalak - MULTIV
  • ESTABILIDAD MECÁNICA EN 8 PUNTOS DE FIJACIÓN

    Su sistema de fijación en 8 puntos proporciona una mayor estabilidad y distribución de las fuerzas a lo largo de toda la rejilla y el canal.

  • MÚLTIPLES OPCIONES DE FIJACIÓN

    Posibilidad de cambiar y combinar los sistemas de fijación Rapidlock® y atornillado:

    • Incluso con los canales ya instalados
    • Sin necesidad de cambiar la rejilla
    • Únicamente cambiando los elementos de fijación
    • V formako dranatzeko kanalak - MULTIV
    • V formako dranatzeko kanalak - MULTIV


Altura baxuko S kanalak karga altuetarako

Karga handietarako kanalak dira. Finkatzeko, sareta bakoitzak 4 torloju ditu, eta trafiko astuneko guneetarako diseinaturik daude. Alboetan altzairu galbanizatuzko profilak dituzten kanalak dira.
Aplikazioak: gasolina zerbitzuguneak, portuetako zamalanetarako guneak, pabiloi industrialak, aireportuak, bide publikoak, ibilgailu astunentzako aparkalekuak...
Karga mota, gehienez ere, F-900 izango da (modeloaren arabera).
Altura baxuko S kanalak karga altuetarako - Karga mota f-900 Altura baxuko S kanalak karga altuetarako - Aplikazioak Altura baxuko S kanalak karga altuetarako - Aplikazioak Altura baxuko S kanalak karga altuetarako - Aplikazioak Altura baxuko S kanalak karga altuetarako - Aplikazioak
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
S200F

EN-1433 ARAUAren arabera
Altura baxuko S kanalak karga altuetarako - S200F Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 162mm.
Profil Galbanizatua
S200FX

EN-1433 ARAUAren arabera
Altura baxuko S kanalak karga altuetarako - S200FX Kanpokoa: 204mm.
Barrukoa: 150mm.
Altuera: 162mm.
Profil Herdoilgaitzatua
S250F

EN-1433 ARAUAren arabera
Altura baxuko S kanalak karga altuetarako - S250F Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 180mm.
Profil Galbanizatua
S300F

EN-1433 ARAUAren arabera
Altura baxuko S kanalak karga altuetarako - S300F Kanpokoa: 312mm.
Barrukoa: 250mm.
Altuera: 210mm.
Profil Galbanizatua
S350F

EN-1433 ARAUAren arabera
Altura baxuko S kanalak karga altuetarako - S350F Kanpokoa: 360mm.
Barrukoa: 300mm.
Altuera: 210mm.
Profil Galbanizatua
SM250F

EN-1433 ARAUAren arabera
Altura baxuko S kanalak karga altuetarako - SM250F Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 125mm.
Profil Galbanizatua
SM350F

EN-1433 ARAUAren arabera
Altura baxuko S kanalak karga altuetarako - SM350F Kanpokoa: 360mm.
Barrukoa: 300mm.
Altuera: 150mm.
Profil Galbanizatua



Karga altuetarako F drainatzeko kanalak

Kanal hauetan, sareta bakoitza 4 torlojurekin lotzen zaio kanalari. Trafiko astuna dabilen guneetarako diseinaturik daude, eta bereziki, saretek ahalegin axial handia egiten duten tarteetarako, sareten gainean maniobrak edo frenaketak egiten diren guneetarako, esaterako, portu eta pabiloi industrialetako zamalanetarako guneak; aireportuak, bide publikoak, ibilgailu astunen aparkalekuak eta abarretarako.
Kanalak altzairu galbanizatuzko profilen bidez indarturik daude alboetan.
Aukera dago maldak egiteko.
F900erainoko karga motako funtzio modularra duten saretak eskuragarri daude.
Karga altuetarako F drainatzeko kanalak - Karga mota f-900 Karga altuetarako F drainatzeko kanalak - Aplikazioak Karga altuetarako F drainatzeko kanalak - Aplikazioak Karga altuetarako F drainatzeko kanalak - Aplikazioak Karga altuetarako F drainatzeko kanalak - Aplikazioak Karga altuetarako F drainatzeko kanalak - Aplikazioak
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
F100K

EN-1433 ARAUAren arabera
Karga altuetarako F drainatzeko kanalak - F100K Kanpokoa: 154mm.
Barrukoa: 100mm.
Altuera: 190-310mm.
Profil Galbanizatua
F150K

EN-1433 ARAUAren arabera
Karga altuetarako F drainatzeko kanalak - F150K Kanpokoa: 206mm.
Barrukoa: 150mm.
Altuera: 145-370mm.
Profil Galbanizatua
F200K

EN-1433 ARAUAren arabera
Karga altuetarako F drainatzeko kanalak - F200K Kanpokoa: 260mm.
Barrukoa: 200mm.
Altuera: 263-363mm.
Profil Galbanizatua
F250K

EN-1433 ARAUAren arabera
Karga altuetarako F drainatzeko kanalak - F250K Kanpokoa: 310mm.
Barrukoa: 250mm.
Altuera: 150-650mm.
Profil Galbanizatua
F300K

EN-1433 ARAUAren arabera
Karga altuetarako F drainatzeko kanalak - F300K Kanpokoa: 360mm.
Barrukoa: 300mm.
Altuera: 300-600mm.
Profil Galbanizatua
F400K

EN-1433 ARAUAren arabera
Karga altuetarako F drainatzeko kanalak - F400K Kanpokoa: 462mm.
Barrukoa: 400mm.
Altuera: 400mm.
Profil Galbanizatua
F150KX

EN-1433 ARAUAren arabera
Karga altuetarako F drainatzeko kanalak - F150KX Kanpokoa: 206mm.
Barrukoa: 150mm.
Altuera: 145-370mm.
Profil Herdoilgaitzatua

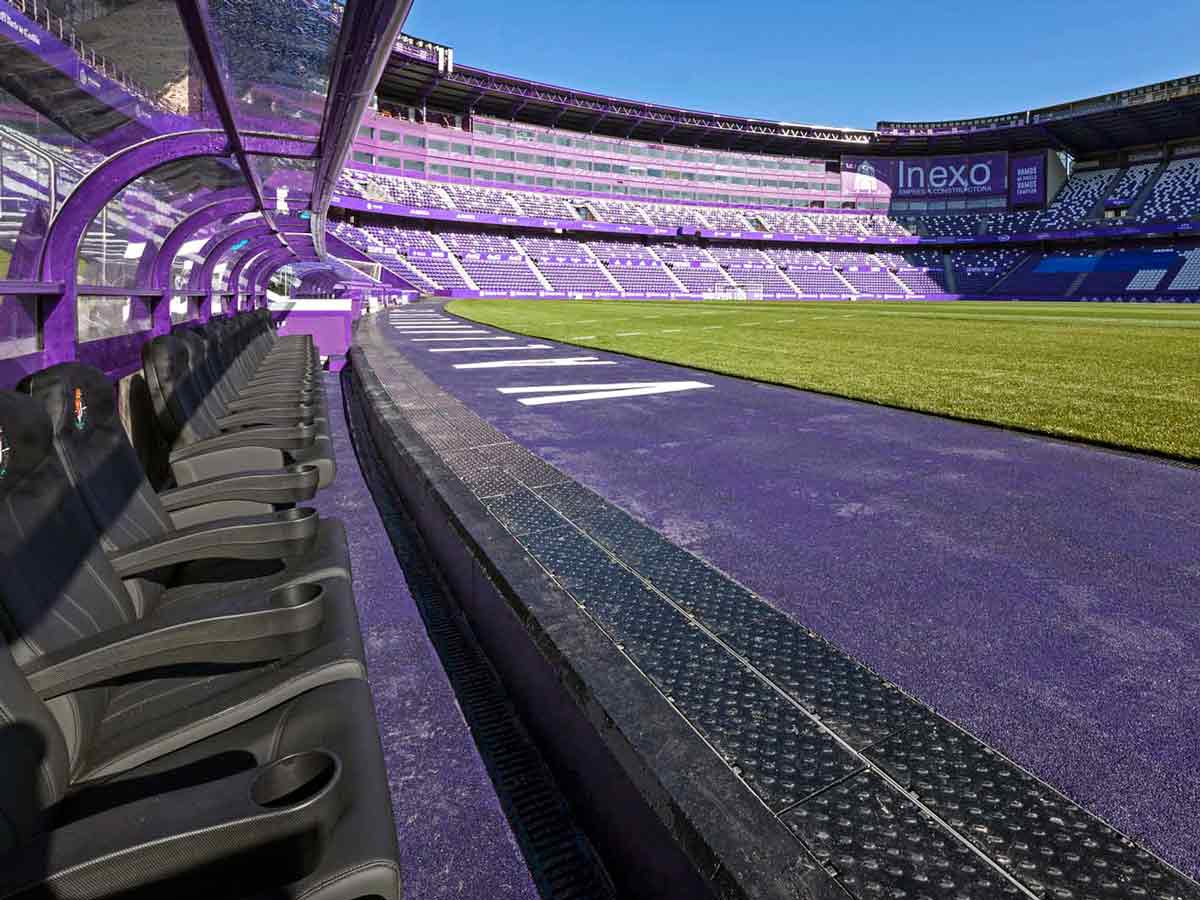

Kirol guneetarako SPORT drainatzeko kanalak

Kirol azpiegitura, futbol zelai, atletismo pista edo dutxa eta aldagela, igerileku eta antzeko barrutietarako kanal eta osagarrien gama.
Kirol guneetarako SPORT drainatzeko kanalak - Karga mota c-250 Kirol guneetarako SPORT drainatzeko kanalak - Aplikazioak
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
M100V

EN-1433 ARAUAren arabera
Kirol guneetarako SPORT drainatzeko kanalak - M100V Kanpokoa: 155mm.
Barrukoa: 100mm.
Altuera: 80mm.
Profil gabe
OCULTO10

EN-1433 ARAUAren arabera
Kirol guneetarako SPORT drainatzeko kanalak - OCULTO10 Kanpokoa: 140mm.
Barrukoa: 0mm.
Altuera: 140mm.
Profil gabe
D100

EN-1433 ARAUAren arabera
Kirol guneetarako SPORT drainatzeko kanalak - D100 Kanpokoa: 155mm.
Barrukoa: 100mm.
Altuera: 140-235mm.
Profil gabe
DP100.20

EN-1433 ARAUAren arabera
Kirol guneetarako SPORT drainatzeko kanalak - DP100.20 Kanpokoa: 155mm.
Barrukoa: 100mm.
Altuera: 235mm.
Profil gabe
DPS100

EN-1433 ARAUAren arabera
Kirol guneetarako SPORT drainatzeko kanalak - DPS100 Kanpokoa: 150mm.
Barrukoa: 98mm.
Altuera: 140mm.
Profil gabe
SU100

EN-1433 ARAUAren arabera
Kirol guneetarako SPORT drainatzeko kanalak - SU100 Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 180-230mm.
Profil gabe
SU200

EN-1433 ARAUAren arabera
Kirol guneetarako SPORT drainatzeko kanalak - SU200 Kanpokoa: 250mm.
Barrukoa: 200mm.
Altuera: 240-390mm.
Profil gabe



Plastikozko HYDRO drainatzeko kanalak

HYDRO kanal gama berriak EN-1433 Arauari jarraitzen dio. Plastiko beltzez fabrikaturik dago eta Hormigoi Polimeroan daukagun produktu gama zabala osatzera dator.
Plastikozko HYDRO drainatzeko kanalak - Karga mota c-250 Plastikozko HYDRO drainatzeko kanalak - Aplikazioak Plastikozko HYDRO drainatzeko kanalak - Aplikazioak Plastikozko HYDRO drainatzeko kanalak - Aplikazioak
Kanala KARGA motak   Zabalera/Altuera Perfil/Marco
HYDROKIT

EN-1433 ARAUAren arabera
Plastikozko HYDRO drainatzeko kanalak - HYDROKIT Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 65mm.
Profil gabe
HYDROMINI

EN-1433 ARAUAren arabera
Plastikozko HYDRO drainatzeko kanalak - HYDROMINI Kanpokoa: 130mm.
Barrukoa: 100mm.
Altuera: 65mm.
Profil gabe
HYDROMINIPLUS

EN-1433 ARAUAren arabera
Plastikozko HYDRO drainatzeko kanalak - HYDROMINIPLUS Kanpokoa: 132mm.
Barrukoa: 100mm.
Altuera: 84mm.
Profil Konposite
HYDRO

EN-1433 ARAUAren arabera
Plastikozko HYDRO drainatzeko kanalak - HYDRO Kanpokoa: 138mm.
Barrukoa: 100mm.
Altuera: 134mm.
Profil gabe
HYDROPLUS

EN-1433 ARAUAren arabera
Plastikozko HYDRO drainatzeko kanalak - HYDROPLUS Kanpokoa: 138mm.
Barrukoa: 100mm.
Altuera: 148mm.
Profil Konposite
HYDRO250

EN-1433 ARAUAren arabera
Plastikozko HYDRO drainatzeko kanalak - HYDRO250 Kanpokoa: 266mm.
Barrukoa: 200mm.
Altuera: 160mm.
Profil gabe
HYDRO250PLUS

EN-1433 ARAUAren arabera
Plastikozko HYDRO drainatzeko kanalak - HYDRO250PLUS Kanpokoa: 266mm.
Barrukoa: 200mm.
Altuera: 185mm.
Profil Konposite


GARAGE KIT PRO

Zure etxean euri-urak biltzeko SOLUZIO PROFESIONALA instalatzeko behar duzun guztia, KIT SINPLE batean.
  • Plastikozko HYDRO drainatzeko kanalak

HYDRO SISTEMA JARTZEKO JARRAIBIDEAK

Plastikozko HYDRO drainatzeko kanalak Pdf deskargatu instrukzioekin




Informazio Teknikoa


Drainatze sistema osoa

Drainatze Linealerako ULMA sistema aurrefabrikatuak gure materiala, hormigoi polimeroa, aurrefabrikatu izaerak ematen dituen baldintzekin, hau da, instalatzeko erraztasun eta lan eskukan aurrezteko aukera paregabeekin konbinatzetik etorritako produktua da. Gure kanal guztiak EN-1433 arauaren arabera diseinatuta eta fabrikatuta daude. Eta esperientzia zabala duen profesionalen lantalde bat dugu, gure bezeroei aholkularitza eta zerbitzu pertsonalizatua ematen diena.

KANALIZAZIO SISTEMA OSOA

Kanalizazio sistema osoa hornitzen dugu. Sistema horrek honako elementu hauek ditu:

  • Kanalak
  • Kutxetak
  • Saretak
  • Finkapen sistema
  • Saski artekatua
  • Alboetako irteerak
Drainatze sistema osoa

Malda motak drainatzeko kanaletan

  • Malda motak drainatzeko kanaletan - Maldarik gabe

    MALDARIK GABE
    Kanal guztiak garaiera berean jartzen dira.

    Abantailak: Kokatzeko lana oso erraza da egiteko.
    Drainatze tarte laburretarako behar den besteko ahalmen hidraulikoa du.

  • Malda motak drainatzeko kanaletan - Malda jarraitua

    MALDA JARRAITUA
    Garaiera aldakorreko kanalak dira, %0,5etik %2,5erainoko* malda dutenak, modeloaren arabera.

    Abantailak: Oso egokia da lurzoruak malda naturalik ez duen guneetarako.
    *ULMA Hormigón Polímerok 2,5%ko malda duen lehen kanala eskaintzen du, merkatuan bakarra.

  • Malda motak drainatzeko kanaletan - Ur-jauziaren erako malda

    UR-JAUZIAREN ERAKO MALDA
    Hainbat garaieratako kanal zuzenak konbinatzen dira, lotura euskarrien bidez lotuta.

    Abantailak: Maldak jartzea beharrezkoa denean, obran egiteko erraza eta merkea da.

  • Malda motak drainatzeko kanaletan - Malda mistoa

    MALDA MISTOA
    Aurreko sistemen arteko konbinazioa.

    Abantailak: oso egokia da luzera handiko tarteak drainatzeko. Ahalmen hidraulikoa maximoan optimizatzeko aukera ematen du.

Finkapen sistemak drainatzeko kanaletan

  • Finkapen sistemak drainatzeko kanaletan - PRESIO EDO KLIK BIDEZKO FINKAPEN SISTEMA

    PRESIO EDO KLIK BIDEZ

    • Berezia profil eta bastidorerik gabeko kanaletarako
    • Berezia A15 karga motarako
    • Torlojurik gabe
  • Finkapen sistemak drainatzeko kanaletan - ATAKA ETA TORLOJU BIDEZKO FINKAPEN SISTEMA

    MEDIANTE CANCELA Y TORNILLO

    • Kanal profildunak edo profilik gabekoak
    • C250 karga motara arte
    • Bi ataka eta bi torloju ML bakoitzeko
  • Finkapen sistemak drainatzeko kanaletan - KANALAREN OINARRIRA TORLOJUZ FINKATZEKO SISTEMA

    KANALAREN OINARRIRA TORLOJU BIDEZ

    • Kanal profildunak edo profilik gabekoak
    • C250 karga motara arte
    • Bi torloju ML bakoitzeko
  • Finkapen sistemak drainatzeko kanaletan - ITXITURA AZKARRA RAPIDLOCK TORLOJURIK GABE

    ITXITURA AZKARRA RAPIDLOCK TORLOJURIK GABE

    • Kanal profildunak
    • D400 karga motara arte
    • 8 finkapen ML bakoitzeko
  • Finkapen sistemak drainatzeko kanaletan - 8 TORLOJUREN BIDEZKO FINKAPEN SISTEMA

    MEDIANTE 8 TORNILLOS

    • Kanala bastidorearekin eta profilarekin
    • D400dik F900era arteko karga mota
    • 8i torloju ML bakoitzeko

Saretal drainatzeko kanaletarako

ULMAk sareta gama osoa eskaintzen du hainbat material eta diseinutan.

Materialak

  • Altzairu Galbanizatua
  • Altzairu Herdoilgaitza
  • Burdinurtu herdoilgaitz
  • Burdinurtua
  • Hormigoi Polimeroa
  • Konposite

Diseinuak

  • Artekatu Bikoitza
  • Artekatu Simplea
  • Bildatua Antitakoia
  • Bildatua Normala
  • Itsua
  • Luzetarako Nerbioduna
  • Nerbioduna Antitakoia
  • Nerbioduna Normala (Pasabide)
  • Zulatua

Oinezkoentzako (kanporakoak zein barrurakoak) eta ibilgailuetarako saretez gain, ULMAk sareta gamarik zabalena dauka karga handien guneetarako, esaterako, portu, kai eta aireportuetarako. ULMA saretak EN-1433 Arau Europarraren arabera diseinatuta daude. Arau horrek oinezkoek zein ibilgailuek erabiltzen dituzten zirkulazio guneetan erabiltzeko diren estalduren eta itxituren gailuak arautzen ditu eta horren arabera saretak sei kategoriatan banatzen ditu, instalatuta joango diren lekuaren arabera.

  • Saretal drainatzeko kanaletarako - Burdinurtu Nerbioduna
    Burdinurtu Nerbioduna
    Saretal drainatzeko kanaletarako - Burdinurtu Itsua
    Burdinurtu Itsua
    Saretal drainatzeko kanaletarako - Altzairu Galbanizatu Herdoilgaitz Nerbioduna
    Altzairu Galbanizatu Herdoilg. Nerbioduna
    Saretal drainatzeko kanaletarako - Altzairu Galbanizatu Herdoilgaitz Bilbatua
    Altzairu Galbanizatu Herdoilg. Bilbatua
    Saretal drainatzeko kanaletarako - Altzairu Galbanizatu Herdoilgaitz Zulatua
    Altzairu Galbanizatu Herdoilg. Zulatua
    Saretal drainatzeko kanaletarako - Altzairu Galbanizatu Artekatua
    Altzairu Galbanizatu Artekatua
    Saretal drainatzeko kanaletarako - Altzairu Galbanizatua Artekatu bikoitza
    Altzairu Galbanizatua Artekatu bikoitza
    Saretal drainatzeko kanaletarako - Altzairu Galbanizatua Alboan Artekatua
    Altzairu Galbanizatu Artekatua
    Saretal drainatzeko kanaletarako - Hormigoi Polimeroa
    Hormigoi Polimeroa
    Saretal drainatzeko kanaletarako - Konposite Nerbioduna Antitakoia
    Konposite Nerbioduna Antitakoia
    Saretal drainatzeko kanaletarako - Komposite Bilbatua
    Komposite Bilbatua

Sareta artekatuak

Alderantzizkatutako “T” forma duen sareta, altzairu galbanizatuan ura biltzeko arteka sinple edo 15 mm zabal den arteka bikoitzaren formako gunearekin, eta D-400era arteko karga motarako. Itxuraz diskretua, soluzio bikaina da galtzadarriak edo hormigoi inprimatuzko zolak dituzten oinezkoentzako kale, plaza eta abarretan jartzeko.


Saretal drainatzeko kanaletarako - ULMA muntaketaren irudia

Sareta itsuen gama

Kableen hodietarako bereziki diseinatuak.

Arketak drainatzeko kanaletarako

Gorputz bakarreko kutxetak

Ondoren gorputz bakarreko kutxeten dimentsio orokorrak, irteeren aurremarken diametroak eta lurrazalekiko duten posizioak adierazten dira.

Arketak drainatzeko kanaletarako - Gorputz bakarreko kutxetak
A B C D D' E F F' G H I I' J K L L' M N N' O P P' Q R
ASELF200 500 500 204 378           140 258   160 135 230   200 248   160 248   160 204
ASELF200K 500 500 204 400           140 280   160 135 260   200 270   160 270   160 204
AS200F 500 500 204 400           140 280   160 135 260   200 270   160 270   160 210
ASELF250K 500 500 260 500   250 310   315                 390   160 390   160 260
AS250F 500 500 260 500   250 310   315                 390   160 390   160 266
ASELF350K 500 500 360 500   250 316   315                 390   160 370   200 360
AS350F 500 500 360 500   250 316   315                 390   160 370   200 366
AEURO100 500 500 130   300         115   225 90 115   215 110   210 90   210 90 130
AEURO100K 500 500 130 318           115 243   90 115 233   110 228   90 228   90 130
AU100 500 516 130   542 250   452 110 140   202 160 140   227 110   452 90   452 90 130
ASU100 500 516 130   540 250   450 110 140   200 160 140   255 110   450 90   450 90 130
AK100 500 516 130 560   250 470   110 140 220   160 140 245   110 470   90 470   90 130
AF100 500 516 154 580   250 490   110 140 245   110 140 225   160 500   110 500   110 160
AD100 500 516 155   560         133   425 110 158   425 160   410 90   410 90 155
ADP100 500 516 155   560         133   425 110 158   425 160   410 90   410 90 155
ADPS100 500 500 150   400 250   220 160                 310   90 300   90 150
AR100G 500 500 136 490   250 390   110 250 370   160         390   110
AR150G 500 500 186 590   250 450   200 250 470   160         489   110
AU150 500 500 204   328         160   210 160 142   165 160   95 110   95 110 204
AK150 500 500 204 350           160 232   160 142 187   160 117   110 117   110 204
AF150 500 500 204 350           160 232   160 142 187   160 117   110 117   110 210
AU200 500 500 204 350           160 232   160 142 187   160 117   110 117   110 210
AK200 500 500 260   338         160   210 160 160   180 200             260
AF200 500 500 260 363           160 235   160 160 205   200             260
AB200 500 500 260 363           160 235   160 160 205   200             266
AU250 500 500 260 363           160 235   160 160 205   200             266
AK250 500 516 310   375         160   220 160 150   180 200             310
AF250 500 516 310 400           160 245   160 150 205   200             310
AB250 500 516 310 400           160 245   160 150 205   200             316
AU300 500 516 310 400           160 245   160 150 205   200             316
AK300 500 516 360   365 250   225 200                             360
AF300 500 516 360 390   250 250   200                             360
AB300 500 516 360 390   250 250   200                             366

Gorputz bat baino gehiagoko kutxetak

Ondoren gorputz bat baino gehiagoko kutxeten edo metatu daitezekeen gorputzak dituzten kutxeten dimentsio orokorrak, irteeren aurremarken diametroak eta lurrazalekiko duten posizioak adierazten dira. Era berean, posible da metatu daitezkeen kutxeten altuera handitzea, tartean gorputz bat edo gehiago sartuta.

Arketak drainatzeko kanaletarako - Gorputz bat baino gehiagoko kutxetak
A B C D D' E F F' G H I I' J K L L' M N N' O P P' Q R
AU150S+A150B 500 500 204   633         160   515 160 142   470 160   400 110     400 204
AK150S+A150B 500 500 204 655           160 537   160 142 492   160 422   110 422     204
AF150S+A150B 500 500 204 655           160 537   160 142 492   160 422   110 422     210
AB150S+A150B 500 500 204 655           160 537   160 142 492   160 422   110 422     210
AU200S+A200B 500 500 655 260   680       160   552 160 160   522 200             260
AK200S+A200B 500 500 260 705           160 577   160 160 547   200             260
AF200S+A200B 500 500 260 705           160 577   160 160 547   200             266
AB200S+A200B 500 500 260 705           160 577   160 160 547   200         210   266
AU250S+A250B 500 516 310   725         160   570 160 150   530 200             310
AK250S+A250B 500 516 310 750           160 595   160 150 555   200         452   310
AF250S+A250B 500 516 310 750           160 595   160 150 555   200         450   316
AF250S+A250B415 500 500 310 916   250 663   415                 773   200       316
AB250S+A250B 500 516 310 750           160 595   160 150 555   200             316
AB250S+A250B415 500 500 310 916   250 663   415                 773   200   410   316
AU300S+A300B 500 516 360   705 250   225 200                         410   360
AK300S+A300B 500 516 360 730   250 250   200                             360
AF300S+A300B 500 516 360 730   250 250   200                         95   366
AB300S+A300B 500 516 360 730   250 250   200                             366
AOCULTO100S+AU100 500 516 130   684 258   594 110 140   344 160 140   369 110   594 90     594 140
AOCULTO100S+AEURO100 500 500 130   442         115   367 90 115   357 110   352 90     352 140

Karga motak drainatzeko kanaletan

  • Karga motak drainatzeko kanaletan - A-15 MOTA

    A-15 MOTA
    Oinezkoek eta txirrindulariek baino erabili ezin dituzten guneak.

  • Karga motak drainatzeko kanaletan - B-125 MOTA

    B-125 MOTA
    Espaloiak, oinezkoentzako guneak eta horien pareko guneak, ibilgailuen aparkaleku pribatuak edo ibilgailuak aparkatzeko plataformak.

  • Karga motak drainatzeko kanaletan - C-250 MOTA

    C-250 MOTA
    Zintarrien albo eta bide bazterretako trafikorik gabeko gune gogorrak eta antzekoak

  • Karga motak drainatzeko kanaletan - D-400 MOTA

    D-400 MOTA
    Errepideetako galtzadak (oinezkoentzako kaleak barne) bide bazter gogorrak eta errepideetan ibiltzeko diren ibilgailu mota guztiak aparkatzeko guneak.

  • Karga motak drainatzeko kanaletan - E-600 MOTA

    E-600 MOTA
    Gurpilen zama handiak jasan behar dituzten guneak, esaterako kaiak eta dartsena edo dikeen alboak.

  • Karga motak drainatzeko kanaletan - F-900 MOTA

    F-900 MOTA
    Gurpilen zama bereziki handiak jasan behar dituzten guneak, esaterako hegazkin pistak

Instalatzeko argibideak drainatzeko kanaletan

Obrako kokapenerako baldintza orokorrak

  • ULMA Architectural Solutionsen kanalizazio sistema EN1433 ARAUAren premisa zorrotzenen menpe diseinatu eta probatu da, instalatzeko jarraibide hauetan irudien bitartez azaltzen diren xehetasunei jarraituta.

    Kanal/hormigoi dadoa (hormigoia, asfaltoa edo galtzadarria) multzoaren ondoko zolatuaren diseinuak beharrezko dilatazio eta uzkurdura junturak eduki behar ditu kanala/hormigoi dado multzoaren gainean albotik edo perpendikularki egin daitekeen edozein indar ekiditeko. Zolatua eraikitzeko xehetasunen arabera juntura horien dimentsionamendua Zuzendaritza Fakultatiboari edo proiektuaren zuzendaritzari egokituko zaio.

    Ondorengo irudietan zoladura mota eta karga mota bakoitzerako instalatu beharreko sekzio egokia ikus dezakegu, bai eta gomendatzen diren eraikuntza xehetasunak ere.

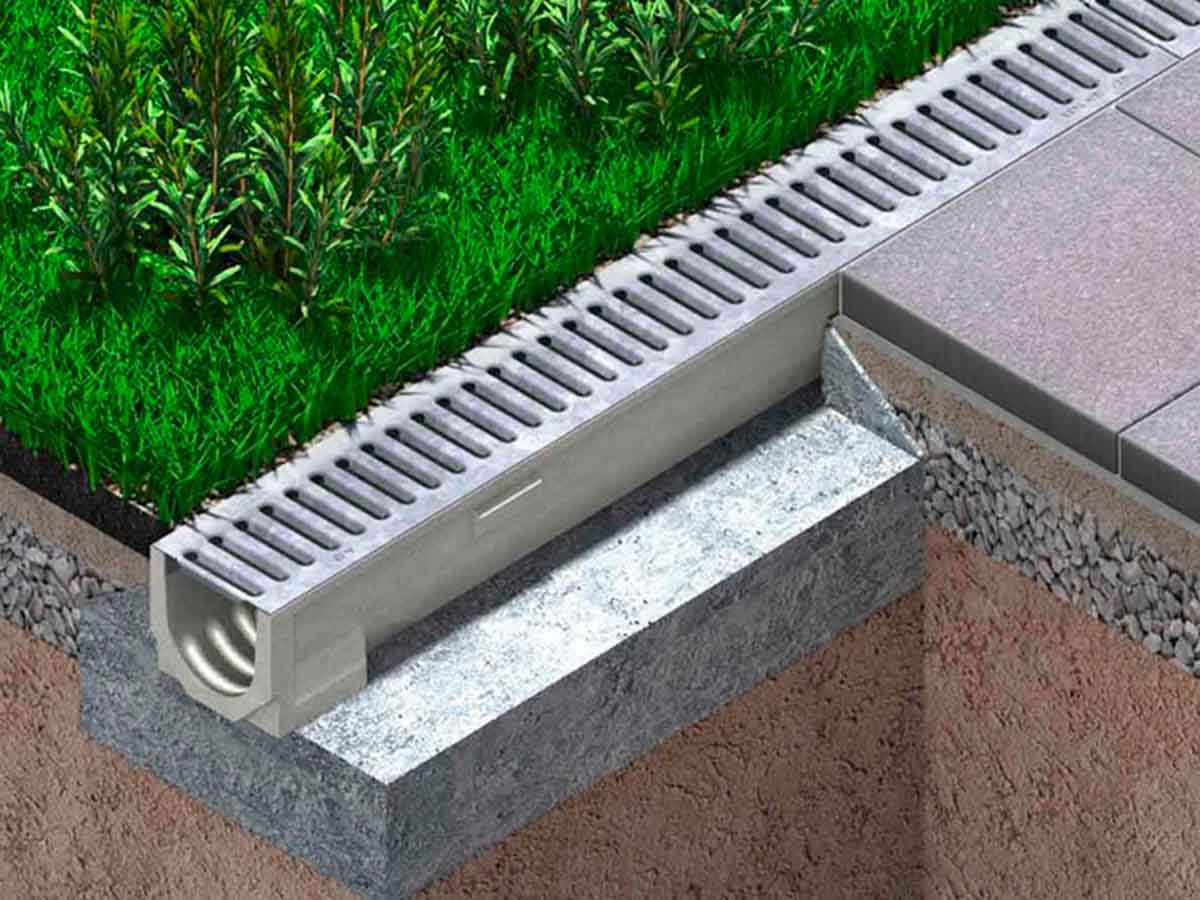

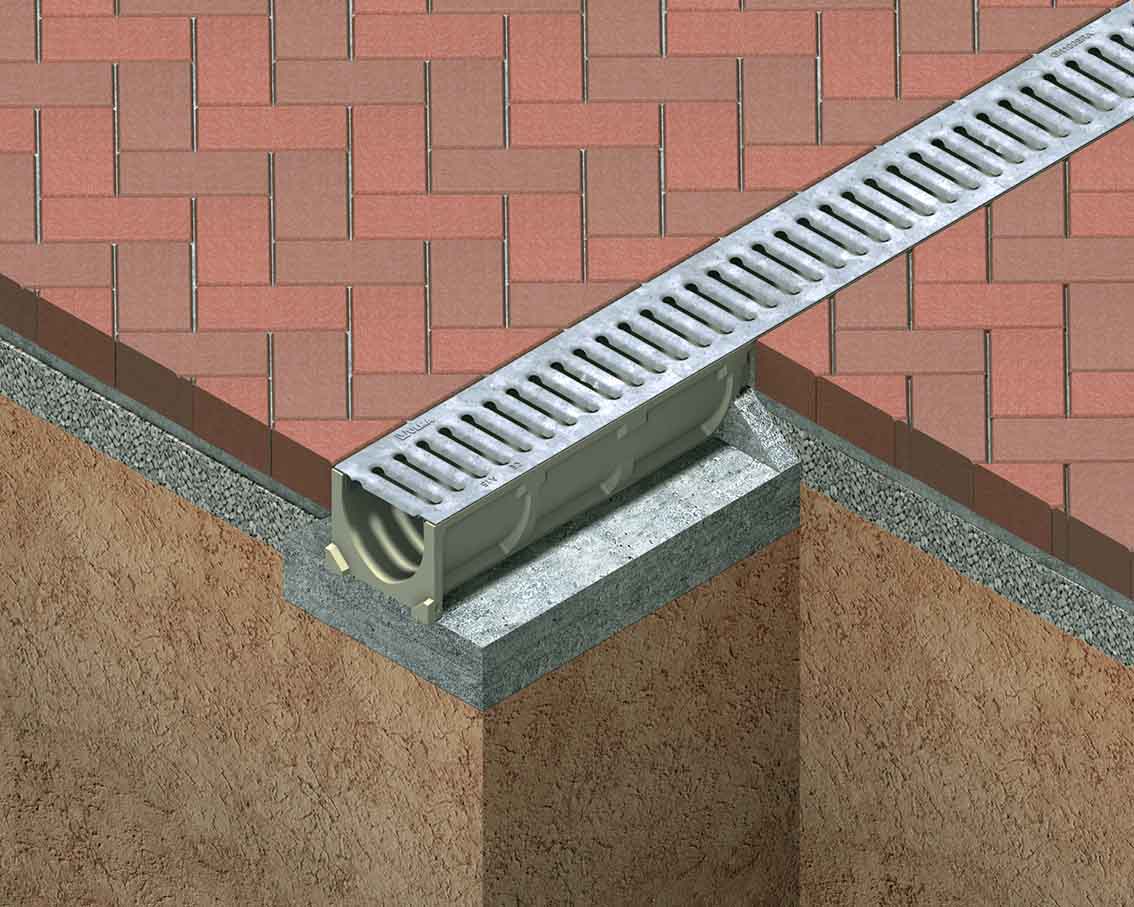

    Instalatzeko argibideak drainatzeko kanaletan - GaltzadarriakGaltzadarriak
  • Instalatzeko argibideak drainatzeko kanaletan - Zoladura AsfaltikoaZoladura Asfaltikoa
  • Instalatzeko argibideak drainatzeko kanaletan - Hormigoizko ZoladuraHormigoizko Zoladura

Instalazio mota guztietarako diren jarraibideak

  • Zangak behar besteko sakonera eta zabalera izango ditu eskatutako karga motaren arabera 1 taulan gomendatzen diren dado neurriak bete ahal izateko.

    Kontu berezi izan profilik gabeko kanal bat instalatzerakoan, saretaren lodiera aurreikusi beharko da instalazioa bukatu eta gero zoladura azpian eta A Xehetasunean gomendatzen den moduan gelditzeko.

    Kanaletaren ondoan konpaktatze prozesu bat behar bada (adibidez, A15 eta B125 karga motako asfaltozko zoladurak), kontu bereziaz ibili behar da kanaletaren ertza eta hormak ez kaltetzeko.

    Inguruko zoladura eta hormigoi dadoa plano berean gelditu behar dira kanalaren goiko ertzaren planotik 3-5 mm gorago.

    1 Taula: Hormigoi dadoaren lodiera

    Karga EN-1433 Arauaren arabera
    X
    Gutxieneko lodiera alboan (mm)
    Z
    Gutxieneko lodiera oinarrian (mm)
    Y
    Alboan dagoen giltzurrun formakoaren altuera
    Gomendatutako mailazoa (cmxcmxmm) Hormigoi Mota (Kg/cm2)
    A-15 100 100 Gutxienez zoladura mailatik 40 mm beherago dagoen puntu bateraino.   150
    B-125 100 100   250
    C-250 150 150 Saretaren eta aldameneko zoladuraren mailaraino   250
    D-400 150 150 15 x 15 x 6 250
    E-600 150 150 15 x 15 x 10 250
    F-900 200 200 15 x 15 x 12 250
  • Instalatzeko argibideak drainatzeko kanaletan
  • Instalatzeko argibideak drainatzeko kanaletan
  • Instalatzeko argibideak drainatzeko kanaletan

Gomendio Orokorrak

  • Instalatzeko argibideak drainatzeko kanaletan Kanaleten instalazioa husten den puntuan edo punturik sakonenean hasiko da.

  • Instalatzeko argibideak drainatzeko kanaletan Hormigoi dadoaren ondoan dauden geruzetako bat hormigoizkoa ere bada, dilatazio juntura bat jarri beharko da beti dadoaren eta hormigoizko geruza horren artean.

  • Instalatzeko argibideak drainatzeko kanaletan Hormigoi dadoaren hormigoia isuri aurretik, jarri egurrezko listoiak edo saretak berak plastiko batez babestuta, deformaziorik ez gertatzeko eta geroago saretak jartzeko oztoporik ez izateko.

  • Instalatzeko argibideak drainatzeko kanaletan Aurrez markatutako irteerak markatzerakoan (irteera bertikalak edo horizontalak), gomendatzen da aurretik perimetroa zulagailu edo rotaflex batekin punteatzea, 5-6 cm-tik behin, ondoren aurremarka zizel eta mailu batez kontuz irekitzeko.

  • Instalatzeko argibideak drainatzeko kanaletan Hormigoi dadoaren ondoan hormigoia dagoen guztietan, dilatazio juntura bat jarriko da geruza bien artean. Era berean aldameneko zolak beharrezko dilatazio eta uzkurtze junturak eduki beharko ditu alboetatik hormigoi dadoaren kontra ezerk ez bultzatzeko.

  • Instalatzeko argibideak drainatzeko kanaletan Gomendagarria da kanaletaren perpendikularki doan uzkurtze juntura 6-7 cm-tik behin egitea eta kanaleten arteko loturak dauden puntuetan egitea.

1. Honen gainean edozer zalantza argitzeko, gomendatzen dizuegu ULMA Architectural Solutionsekin harremanetan jartzea.
2. ULMA Architectural Solutionsek ez du erreklamaziorik onartuko fabrikatzaileak jartzeko ematen dituen instrukzioak ez betetzeagatik materialean sortutako kalteengatik.

EN1433 Araua drainatzeko kanaletan

Txosten Tekniko honetan agertzen diren produktuak "Oinezkoek eta ibilgailuek erabiltzen dituzten zirkulazio guneetarako hustubideak. Sailkapena, diseinu eta saiakuntzarako baldintzak, markatzea, eta egokitasunaren ebaluazioa" EN 1433 ARAUAren premisen menpe diseinatuta daude. Arau horrek hustubideen definizioak, motak, diseinu eta saiakuntza baldintzak, markatze lanak, eta kalitate kontrolak zehazten ditu.

EN1433 Araua drainatzeko kanaletan

Abantailak


Desberdintzen gaituzten abantailak

Desberdintzen gaituzten abantailak
  • Aholkularitza eta zerbitzu pertsonalizatua.
  • Bezeroarengangik hurbil egotea. Estaldura geografiko zabala Ordezkari Komertzialen eta Banatzaileen bitartez.
  • Merkatuan dagoen kanal, sareta eta osagarrien gamarik zabalena: Kanalizazio sistema osoa.
  • UNE EN-1433 Arauarekin bat etorrita garatu eta egiaztatu den produktua.
  • Etengabe berritzen Produktuaren I+G alorrean.

Txosten Tekniko osoa jartzen dugu gure bezeroen esku. Txosten hori ingeniari eta preskriptore gehienen euskarri ezin hobea da. Bertan ditugu, besteak beste, azalpen teknikoak, CAD planoak, produktuen irudiak eta prezioen xehakapena Presto eta TCQ2000 formatuan.

Drainatze linealaren abantailak

ULMAn kanal eta saretak baino zerbait gehiago eskaintzen dugu. Soluzioak ematen ditugu drainatze sistema oso baten bitartez, sistema horrek honako hauek dituelarik::

  • 1ML-ko kanal modularrak
  • 1/2 ML-ko kutxeta linealak eta sifonikoak
  • Saretak:
    • Hainbat materialetan egindakoak: Burdinurtua, galbanizatua, herdoilgaitza, konposite, hormigoi polimeroa.,...
    • Hainbat diseinutan: Nerbiodunak, bilbatuak, zulatuak, artekatuak, itsuak,...
    • F900 karga motara artekoak, EN 1433 Arauaren arabera.
  • Hainbat osagai, esaterako hasierako eta bukaerako tapak, finkatze atakak, torlojuak, etab.

ULMA kanalek azaleko drainatzeari buruzko filosofia berria adierazten dute. Europan eta Estatu Batuetan drainatze puntuala edo isurbideen bitartezkoa gaindituta dago eta horien ordez drainatze lineala erabiltzen dute.

Desberdintzen gaituzten abantailak - Drainatze Linealaren abantailak

  • Lauzak edo zolak egiten laguntzen du.
  • Hidraulikoki drainatze puntuala baino efizienteagoa da.
  • Toki jakin batzuk urez betetzea ekiditen du.
  • Saretari esker edozein puntutan egin daiteke erregistroa, eta horrek sarearen garbiketa eta zaintza errazten ditu.
  • Lurzoruan dauden maldarik txikienak kentzen ditu obra konplikaturik egin beharrik gabe.
  • Errentagarriagoa da drainatze sarearen azken kostuari dagokionez.
Hormigoi polimeroaren abantailak drainatzeko kanaletan

Hormigoi polimeroaren abantailak drainatzeko kanaletan

  • Hormigoi polimeroaren abantailak drainatzeko kanaletan - Konpresioaren aurkako erresistentzia. Konpresioaren aurkako erresistentzia. Aurrefabrikatutako sistemei aplikatzen zaien hormigoi polimeroak 1000 kp/cm2 -koa baino konpresio handiagoa jasan dezake, ohiko hormigoiak baino gehiago; izan ere, ohiko hormigoiak gehienez 257 kp/cm2-ko konpresioa jasaten du hortik gora apurtu edo pitzatzen baita.

  • Hormigoi polimeroaren abantailak drainatzeko kanaletan - Ezin hobea fluidoak husteko. Ezin hobea fluidoak husteko. Material honen izaera polimerikoa dela eta, gainazal lauak eta oso marruskadura txikikoak eratzen dira aurrefabrikatuetan, eta horri esker fluidoak azkar husten dira, eta, gainera, xurgatzen den ura ia zero da, ez, berriz, ohiko hormigoiarekin, horrekin uraren %5-10 xurgatzen baita.

  • Hormigoi polimeroaren abantailak drainatzeko kanaletan - Produktu kimikoen aurkako erresistentzia Produktu kimikoen aurkako erresistentzia Poliesterrezko erretxina, hormigoi polimeroaren osagaia baita, produktu kimiko ugari jasaten ditu, bizi gabea da eta ez du erreakzionatzen konposatu kimiko horien kontzentrazio ezberdinekin kontaktuan dagoenean.

  • Hormigoi polimeroaren abantailak drainatzeko kanaletan - Ez da hondatzen izozte-desizozte zikloetan. Ez da hondatzen izozte-desizozte zikloetan. Material hori, ohikoak ez bezala, ez da kaltetzen izozte-desizozte zikloetan; hortaz, ez zaizkio pitzadurarik edo arrakalik sortzen eta beti propietate fisikoa berak mantentzen ditu.

  • Hormigoi polimeroaren abantailak drainatzeko kanaletan - Arintasuna Arintasuna Bere ezaugarri mekaniko izugarriei esker, profil meheago duten piezak egin daitezke. Arintasuna, ekonomia bihurtzen dena, obra gunera eramaten laguntzeko bitarteko gutxiago behar direlako eta errendimendu ezin hobeekin jar daitekeelako obran.

  • Hormigoi polimeroaren abantailak drainatzeko kanaletan - Urraduraz higatzea Urraduraz higatzea Silize agregatuen gogortasunak ibilgailuen joan-etorriak jasan behar dituzten gainazalak ondo zaintzea bermatzen du, hornigoi polimeroa urraduraren aurka oso gogorra baita.

  • Hormigoi polimeroaren abantailak drainatzeko kanaletan - Talkaren aurkako erresistentzia Talkaren aurkako erresistentzia Material honen propietateak, gehi aurrefabrikatu gisa duen diseinu egokiak, talka indarrak jasateko eta xurgatzeko gaitasuna areagotzen dute, materialari kolpeen aurkako erresistentzia handia emanda.

Kalkulu hidraulikoa - Optimal Drain

ULMA Architectural Solutionsen Kalkulu Hidraulikorako softwarea

Proposatutako kanalizazio sistemak bai ebakuazio gaitasunean bai kostuan egokienak direla bermatzeko, ULMA Architectural Solutionsek plataforma anitzeko softwarea garatu du, proiektu bakoitzaren azterketa hidraulikoa egiteko eta kanal egokia zehaztasunez definitzeko aukera eskaintzen duena.

Kalkulu hidraulikoa - Optimal Drain - Kalkulu hidraulikoa
  • Soiltasuna proiektuaren parametro gutxi batzuk ezagututa, hala nola lerro luzerak, ekarpen eremuak, lursailaren maldak eta azalera bakoitzeko jariatze koefizienteak, zintzoki islatzen da errealitatea eta zehaztasunez bere ondorengo azterketa.
  • Doitasuna kanaletan uraren portaera kalkulatzeko, eredu matematiko bat erabiltzen da, oinarri gisa Kanal Irekietarako Emari Gorakorreko Fluxu Espazialki Aldakorra hartzen duena, zeinak normalean erabilitako beste eredu eta formula batzuk baino zehaztasun handiagoz deskribatzen duen uraren portaera.
  • Askotariko Funtzionalitateak posible da datu plubiometriko desberdinak sartzea munduko edozein eremu geografikorako, proiektu bakar batean kanal lerro desberdinak kalkulatzea ahalbidetzen du, eta kanal egokia bilatzen du ULMAko katalogo zabalean dauden ehunka erreferentzien artean, horien Altueran, Zabaleran, Sekzioetan, Karga Klaseetan edo beste ezaugarri batzuetan oinarrituz.
  • Kostuak murriztea softwareak kanal lerroen kostua optimizatzea ahalbidetzen du aplikaziorako kanalik egokiena aukeratuz, tarteko irteeren kokapen zehatzaren bidez edo ur-jauziaren erako malda duten kanalen banaketa zehatzaren bidez.
  • Txosten xehatua emaitza modura txosten bat lortzen da, proiektu lerro bakoitzean, beharrezkoak diren kanalen, ur laminen, betetze ehunekoen, emarien eta ur abiaduren erreferentzia eta neurriekin. Beharrezko datu guztiak drainatze sistema balidatzeko.
