F100

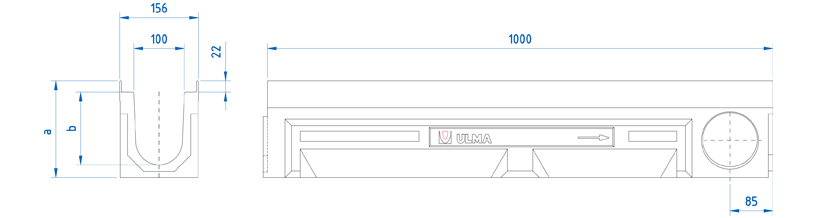

ULMA motako Hormigoi Polimerozko kanala, F100K modeloa, kanpo zabalera 156mm eta barne zabalera 100mm dituena, 190mm eta 310mm arteko kanpo altuerekin eskuragarri eta ur-jauzi erako malda jartzeko aukerarekin; euri-urak biltzekoa, 1 ML luzerako moduluetan, alboetako babeserako altzairu galbanizatuzko profilekin, eta 8 puntutako segurtasun finkapena ML bakoitzeko.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| F100K000R | 1000mm | 130mm | 156mm | 100mm | 110mm | - | 70.0 | 49.0 | 20.0 | 1.2 | DWG | |
| F100K00R | 1000mm | 190mm | 156mm | 100mm | 110mm | 110mm | 126.0 | 52.0 | 26.7 | 5.5 | DWG | |
| F100K10R | 1000mm | 250mm | 156mm | 100mm | 110mm | - | 184.0 | 39.0 | 28.9 | 9.9 | DWG | |
| F100K20R | 1000mm | 310mm | 156mm | 100mm | 110mm | 110mm | 242.0 | 39.0 | 34.2 | 15.2 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbiodun antitakoia | D-400 | FNHX100FTDM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | E-600 | FNX100FTEM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Itsua | F-900 | FC100FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | F-900 | FNX100FTFM | 8 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbiodun antitakoia | F-900 | FNHX100FTFM | 8 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AF100 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko luzetarako norabidean | DWG | |
| Eraikuntza xehetasuna. Hormigoian zirkulazioarekiko zeharkako norabidean | DWG | |
| Eraikuntza xehetasuna. Zintarriaren aldamenean | DWG | |
