F100

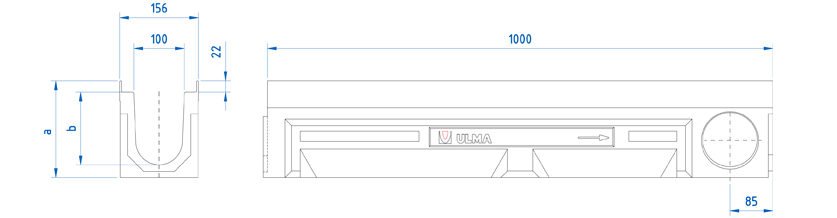

Canal de Hormigón Polímero tipo ULMA, modelo F100K, ancho exterior 156mm, ancho interior 100mm y con alturas exteriores disponibles entre 190mm y 310 mm, con posibilidad de instalación en pendiente tipo cascada, para recogida de aguas pluviales, en módulos de 1 ML de longitud, fijación de seguridad en 8 puntos por ML, perfiles de acero galvanizado para protección lateral.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Sección hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| F100K000R | 1000mm | 130mm | 156mm | 100mm | 110mm | - | 70.0 | 49.0 | 20.0 | 1.2 | DWG | |
| F100K00R | 1000mm | 190mm | 156mm | 100mm | 110mm | 110mm | 126.0 | 52.0 | 26.7 | 5.5 | DWG | |
| F100K10R | 1000mm | 250mm | 156mm | 100mm | 110mm | - | 184.0 | 39.0 | 28.9 | 9.9 | DWG | |
| F100K20R | 1000mm | 310mm | 156mm | 100mm | 110mm | 110mm | 242.0 | 39.0 | 34.2 | 15.2 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Fundición Dúctil | Nervada Antitacón | D-400 | FNHX100FTDM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Ciega | F-900 | FC100FTFM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Normal (Pasarela) | F-900 | FNX100FTFM | mediante 8 tornillos por ML | DWG | |
| Fundición Dúctil | Nervada Antitacón | F-900 | FNHX100FTFM | mediante 8 tornillos por ML | DWG | |
| ARQUETAS Y PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Plano de la Arqueta AF100 | DWG | |
| Detalle constructivo. Instalación en Asfalto Longitudinal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Asfalto Transversal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Hormigón Longitudinal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación en Hormigón Transversal a la dirección del tráfico | DWG | |
| Detalle constructivo. Instalación contra bordillo | DWG | |
