SU100

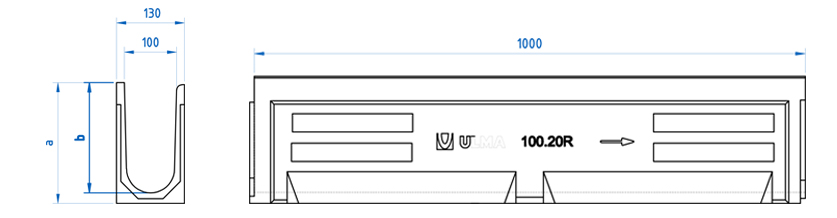

ULMA motako Hormigoi Polimerozko kanala, SU100 modeloa, kanpo zabalera 130mm eta barne zabalera 100mm dituena, 180mm eta 230mm arteko kanpo altuerarekin eskuragarri eta ur-jauzi erako malda jartzeko aukerarekin; euri-urak biltzekoa, 1 ML luzerako moduluetan, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| SU100.18R | 1000mm | 180mm | 130mm | 100mm | 110mm | 110mm | 145.0 | 65.0 | 15.70008 | 6.70624 | DWG | |
| SU100.20R | 1000mm | 205mm | 130mm | 100mm | 110mm | 110mm | 169.0 | 52.0 | 18.491275 | 8.54492 | DWG | |
| SU100.23R | 1000mm | 230mm | 130mm | 100mm | 110mm | 110mm | 193.0 | 52.0 | 20.29808 | 10.52094 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | B-125 | FNX100UCBM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN100UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN100UOA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Zulatua | A-15 | GP100UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX100UCB33 | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX100UCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Nerbioduna | A-15 | IN100UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Zulatua | A-15 | IP100UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM GRIS | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun Luzetarakoa | A-15 | PNLH100UCAM BG | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AU100 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
