SU100

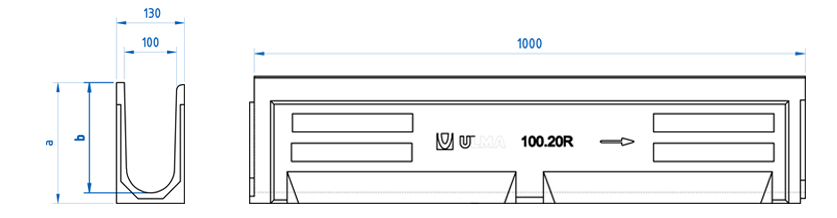

Canale di calcestruzzo polimerico tipo ULMA, modello SU100, di larghezza esterna 130 mm, larghezza interna 100 mm e di altezze esterne disponibili tra 180 mm e 230 mm, con possibilità di installazione di pendenza a cascata, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| SU100.18R | 1000mm | 180mm | 130mm | 100mm | 110mm | 110mm | 145.0 | 65.0 | 15.7 | 6.71 | DWG | |
| SU100.20R | 1000mm | 205mm | 130mm | 100mm | 110mm | 110mm | 169.0 | 52.0 | 18.4 | 8.54 | DWG | |
| SU100.23R | 1000mm | 230mm | 130mm | 100mm | 110mm | 110mm | 193.0 | 52.0 | 20.3 | 10.52 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | B-125 | FNX100UCBM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN100UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP100UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX100UCB33 | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX100UCB | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | A ponte | A-15 | IN100UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | Perforata | A-15 | IP100UCA | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100UCAM | 2 barrette e 2 bulloni per ML | DWG | |
| Composite | A ponte longitudinale | A-15 | PNLH100UCAM-GRIS | 2 barrette e 2 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AU100 | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
