U200

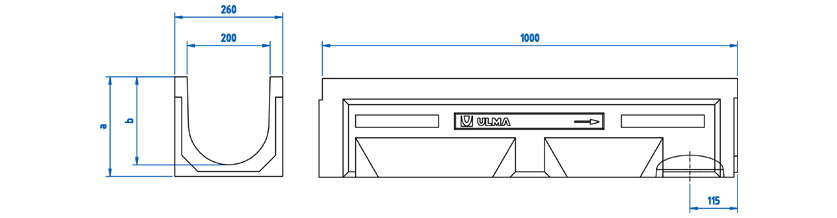

ULMA motako Hormigoi Polimerozko kanala, U200 modeloa, kanpo zabalera 260mm eta barne zabalera 200mm dituena, 240mm eta 340mm arteko kanpo altuerekin eskuragarri eta ur-jauzi erako malda jartzeko aukerarekin; euri-urak biltzekoa, 1 ML luzerako moduluetan,segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| U200.00R | 1000mm | 240mm | 260mm | 200mm | 160.0 | 374.0 | 28.0 | 39.17287 | 21.36993 | DWG | ||
| U200.10R | 1000mm | 290mm | 260mm | 200mm | 160.0 | 473.0 | 28.0 | 46.12212 | 30.74646 | DWG | ||
| U200.20R | 1000mm | 340mm | 260mm | 200mm | 160.0 | 571.0 | 21.0 | 53.54162 | 41.2674 | DWG | ||
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | C-250 | FNX200UCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN200UCA | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX200UCB33 | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatu antitakoia | B-125 | GEHX200UCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AU200 kutxetaren planoa | DWG | |
| AU200S+A200I+A200B kutxetaren planoa | DWG | |
| AU200S+A200B kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
