U200

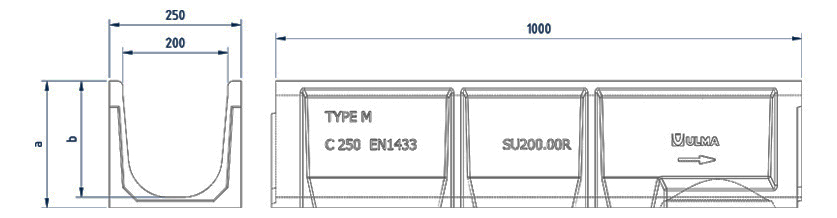

Linienentwässerungsrinne ULMA, Typ U200: Außenbreite 260 mm; Innenbreite 200 mm und Gesamthöhe zwischen 240 und 340 mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS200 und Schrauben. Stufengefälle Möglichkeit.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| SU200.00R | 1000mm | 240mm | 250mm | 200mm | 200.0 | 385.0 | 28.0 | 31,9 | 22,70 | DWG | ||
| SU200.10R | 1000mm | 290mm | 250mm | 200mm | 200.0 | 465.0 | 28.0 | 35,8 | 30,46 | DWG | ||
| SU200.20R | 1000mm | 340mm | 250mm | 200mm | 200.0 | 540.0 | 21.0 | 42,1 | 38,67 | DWG | ||
| SU200.30R | 1000mm | 390mm | 250mm | 200mm | 200.0 | 620.0 | 21.0 | 47,6 | 48,19 | DWG | ||
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX200UCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN200UCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX200UCB33 | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX200UCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AU200 | DWG | |
| Einlaufkasten AU200S+A200I+A200B | DWG | |
| Einlaufkasten AU200S+A200B | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
