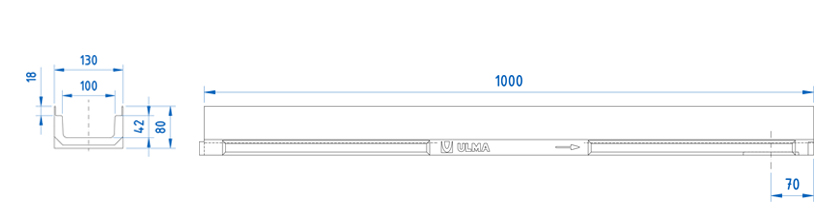

M100K - Caniveau de faible hauteur MINI
Caniveau en béton polymère de type ULMA, modèle M100K, largeur extérieure 130mm, largeur intérieure 100mm, hauteur extérieure 80mm, pour récupérer les eaux de pluie, en modules de 1 ML en longueur, profil en acier galvanisé pour protection latérale, système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| M100K | 1000mm | 80mm | 130mm | 100mm | 90mm | - | 40.0 | 120.0 | 9.86 | 0.8 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100KCBM | 2 vis par mètre linéaire | DWG | |
| Fonte | Nervurée | C-250 | FNX100KCCM | 2 vis par mètre linéaire | DWG | |
| Fonte | Nervurée antitalon | C-250 | FNHX100KCCM | 2 vis par mètre linéaire | DWG | |
| Fonte Inoxydable | Nervurée | C-250 | FIN100KCDM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100KCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN100KCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX100KCB | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100KCB | 2 vis par mètre linéaire | DWG | |
| Inoxydabile | Nervurée | A-15 | IN100KCA | 2 vis par mètre linéaire | DWG | |
| Inoxydabile | Perforée | A-15 | IP100KCA | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée antitalon Noir | A-15 | PNH100KCAM | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée antitalon Gris | A-15 | PNH100KCAM GRIS | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100KCAM | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100KCAM-GRIS | 2 vis par mètre linéaire | DWG | |
| Composite | Caillebotis | B-125 | PE100KCBM | 2 vis par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AEURO100K | DWG | |
| Détail constructif. Intallation pour enrobé | DWG | |
| Détail constructif. Intallation pour béton | DWG | |
| Détail constructif. Intallation pour pavé | DWG | |
| Détail constructif. Intallation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Intallation pour béton sur plancher béton | DWG | |
| Détail constructif. Intallation pour pavé sur plancher béton | DWG | |
