M100K

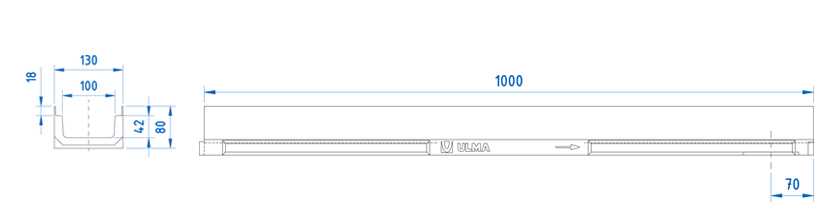

Linienentwässerungsrinne ULMA, Typ M100K: Außenbreite 130 mm; Innenbreite 100 mm und Gesamthöhe 80 mm zur Aufnahme von Regenwasser in einem Meter Länge. Kantenschutz aus verzinktem Stahl. Befestigungssystem mit 2 Schrauben pro Laufmeter.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| M100K | 1000mm | 80mm | 130mm | 100mm | 90mm | - | 40.0 | 120.0 | 9.86 | 0.8 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX100KCCM | 2 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | C-250 | FNHX100KCCM | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP100KCA | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100KCA | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEX100KCB | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100KCB | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | IN100KCA | 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP100KCA | 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Maschenrost | B-125 | PE100KCBM | 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AEURO100K | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
