SU200

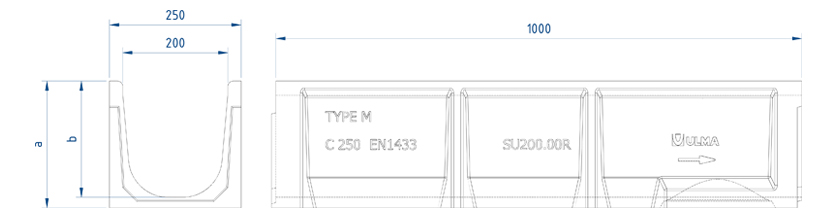

Caniveau en béton polymère de type ULMA, modèle SU200, largeur extérieure 250mm, largeur intérieure 200mm et hauteur extérieure disponible entre 240mm et 390mm, possibilité de pente en cascade, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité CS200 et vis correspondantes.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| SU200.00R | 1000mm | 240mm | 250mm | 200mm | 200mm | - | 385.0 | 20.0 | 31.91 | 22.69 | DWG | |
| SU200.10R | 1000mm | 290mm | 250mm | 200mm | 200mm | - | 465.0 | 16.0 | 35.88 | 30.46 | DWG | |
| SU200.20R | 1000mm | 340mm | 250mm | 200mm | 200mm | - | 540.0 | 12.0 | 42.15 | 38.66 | DWG | |
| SU200.30R | 1000mm | 390mm | 250mm | 200mm | 200mm | - | 620.0 | 12.0 | 47.68 | 48.19 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | C-250 | FNX200UCCM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN200UCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX200UCB | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Fente | C-250 | GR200UOC | Fixation par pression, sans vis | DWG | |
| Acier Galvanisé | Fente Double | C-250 | GDR200UOC | Fixation par pression, sans vis | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AU200 | DWG | |
| Plan de l´avaloir AU200S+A200I+A200B | DWG | |
| Plan de l´avaloir AU200S+A200B | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
