S200F

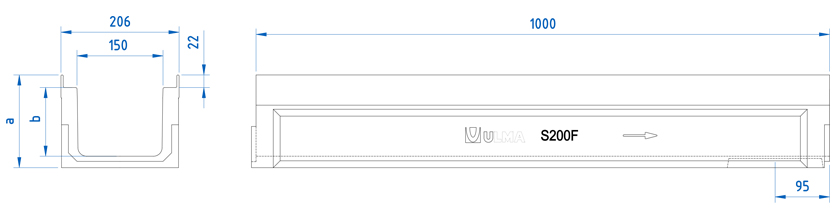

Canal de concreto polimérico tipo ULMA, modelo S200F, largura exterior 204mm, largura interior 150mm e altura exterior 162mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para protecçao lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| S200F | 1000mm | 162mm | 204mm | 150mm | 160mm | - | 180.0 | 40.0 | 21.55 | 7.6 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | D-400 | FNX150FTDM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | E-600 | FNX150FTEM | mediante 8 tornillos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX150FTFM | mediante 8 tornillos por ML | DWG | |
| Fundição | Fechado | F-900 | FC150FTFM | mediante 8 tornillos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AS200F | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
