S200

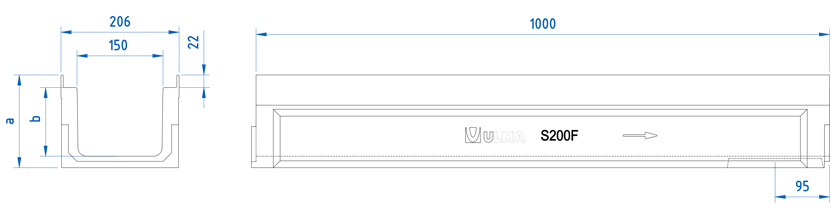

Canale di calcestruzzo polimerico tipo ULMA; modello S200F, di larghezza esterna 204 mm, larghezza interna 150 mm, e altezza esterna 162 mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, profili di acciaio zincato di protezione laterale, fissaggio di sicurezza in 8 punti per ML.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| S200F | 1000mm | 162mm | 206mm | 150mm | 160mm | - | 180.0 | 40.0 | 21.55 | 7.6 | DWG | |
| SM200F | 1000mm | 162mm | 206mm | 150mm | 160mm | - | 88.0 | 60.0 | 18.40 | 2.5 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | D-400 | FNX150FTDM | 8 bulloni per ML | DWG | |
| Ghisa | A ponte antitaco | D-400 | FNHX150FTDM | 8 bulloni per ML | DWG | |
| Ghisa | A ponte | E-600 | FNX150FTEM | 8 bulloni per ML | DWG | |
| Ghisa | A ponte | F-900 | FNX150FTFM | 8 bulloni per ML | DWG | |
| Ghisa | A ponte antitaco | F-900 | FNHX150FTFM | 8 bulloni per ML | DWG | |
| Ghisa | Chiusa | F-900 | FC150FTFM | 8 bulloni per ML | DWG | |
| Ghisa inossidabile | A ponte | D-400 | FIN150FTDM | 8 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AS200F | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato | DWG | |
