S200 - Caniveau de faible hauteur pour grandes charges

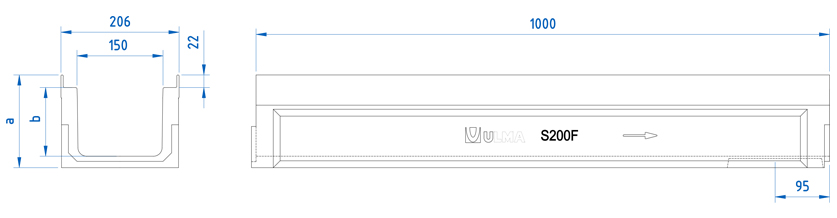

Caniveau en béton polymère de type ULMA, modèle S200F, largeur extérieure 204mm, largeur intérieure 150mm, hauteur extérieure 162mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| S200F | 1000mm | 162mm | 206mm | 150mm | 160mm | - | 180.0 | 35.0 | 21.5 | 7.6 | DWG | |
| SM200F | 1000mm | 102mm | 206mm | 150mm | 160mm | - | 88.0 | 35.0 | 18,4 | 2.5 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | D-400 | FNX150FTDM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée Antitalon | D-400 | FNHX150FTDM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | E-600 | FNX150FTEM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | F-900 | FNX150FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée Antitalon | F-900 | FNHX150FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Fermée | F-900 | FC150FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte Inoxydable | Nervurée | D-400 | FIN150FTDM | 8 boulons par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AS200F | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
