S200F

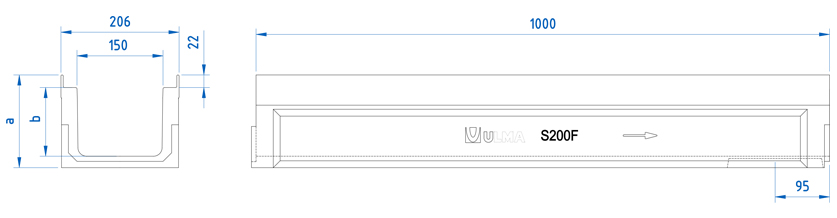

Linienentwässerungsrinne ULMA, Typ S200F: Außenbreite 204 mm; Innenbreite 150 mm und Gesamthöhe 162 mm zur Aufnahme von Regenwasser in einem Meter Länge. Sichere Befestigung mit acht Schrauben pro laufender Meter; Kantenschutz aus verzinktem Stahl.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| SM200F | 1000mm | 162mm | 206mm | 150mm | 160mm | - | 88.0 | 60.0 | 18.4 | 2.5 | DWG | |
| S200F | 1000mm | 162mm | 206mm | 150mm | 160mm | - | 180.0 | 40.0 | 21.5 | 7.6 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | D-400 | FNX150FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel-Schutz Stegrost | D-400 | FNHX150FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | E-600 | FNX150FTEM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | F-900 | FNX150FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel-Schutz Stegrost | F-900 | FNHX150FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Geschlossen | F-900 | FC150FTFM | 8 Schrauben pro LM | DWG | |
| Edelstahlguss | Stegrost | D-400 | FIN150FTDM | 8 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AS200F | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
