KOMPAQ200 CIVIL

KOMPAQ200 CIVIL

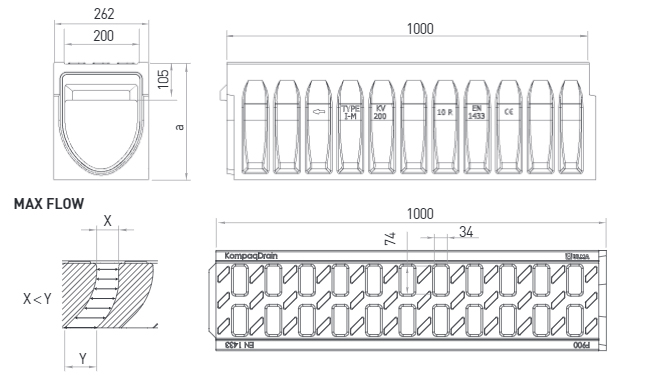

Canal de drenagem linear, modelo ULMA KompaqDrain® Civil KVF200, monolítico com grelha integrada em uma peça e sem descontinuidades, antivandalismo e resistente à corrosão. Classe de carga F-900 para grandes cargas. Seção em forma de V otimizada e orifícios com geometria MAX-FLOW®: efeito autolimpante a baixa vazão, incrementando a capacidade a vazão máxima e abertura positiva para evitar entupimento da sujeira, para zonas sem declividade. Superfície ativa com elementos direcionadores da lâmina de água para os orifícios de captação. Sistema de macho/fêmea de alinhamento horizontal e vertical, e ranhura perimetral pré-moldada para facilitar instalação da junta de vedação envolvente em 360˚. O módulo de manutenção e a caixa incluem: a grelha de fundição FNX200FTFM, pré-marcas laterais para saídas horizontais em cada lado e pré marcas laterais para conexões em T, L e cruz.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
KVF200.10R 1000mm 325mm 262mm 200mm 318.0 12.0 88.0 16.45 DWG PDF
KVF200.30R 1000mm 525mm 262mm 200mm 718.0 8.0 111.0 58.71 DWG PDF
KVF200.50R 1000mm 725mm 262mm 200mm 1118.0 8.0 141.0 117.52 DWG PDF
DETALHES DE INSTALAÇÃO
Detalhe construtivo. Instalação no Asfalto até classe de carga F900 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga F900 Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga F900 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga F900 Transversal à direçao do tráfego DWG PDF
