INFO TÉCNICA
Pode descarregar o catálogo técnico completo em PDF aqui:

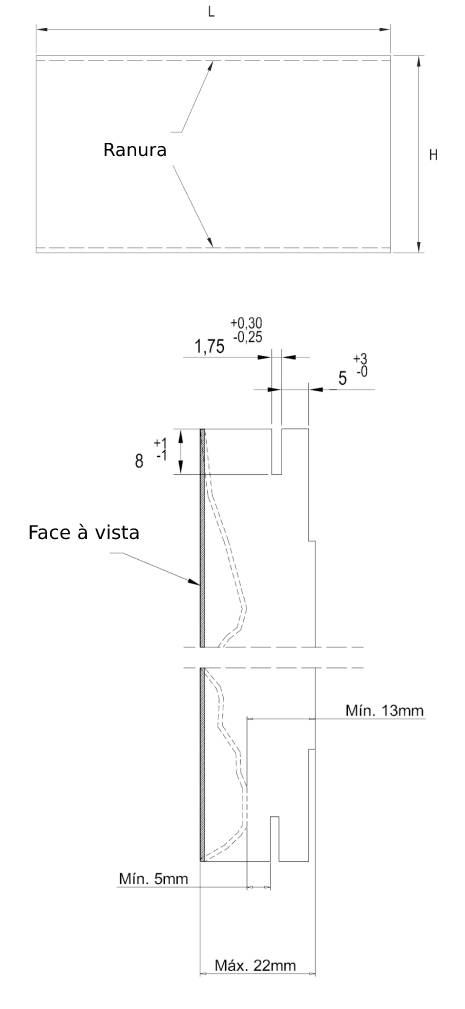

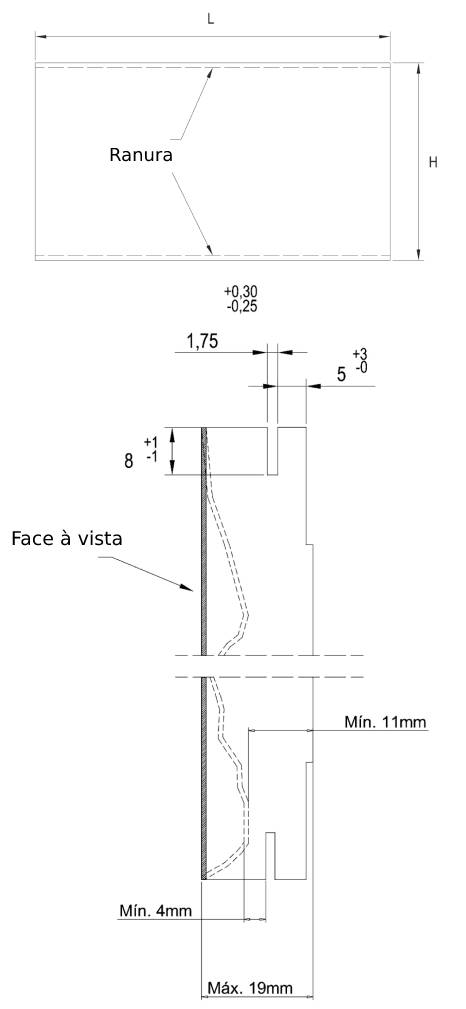

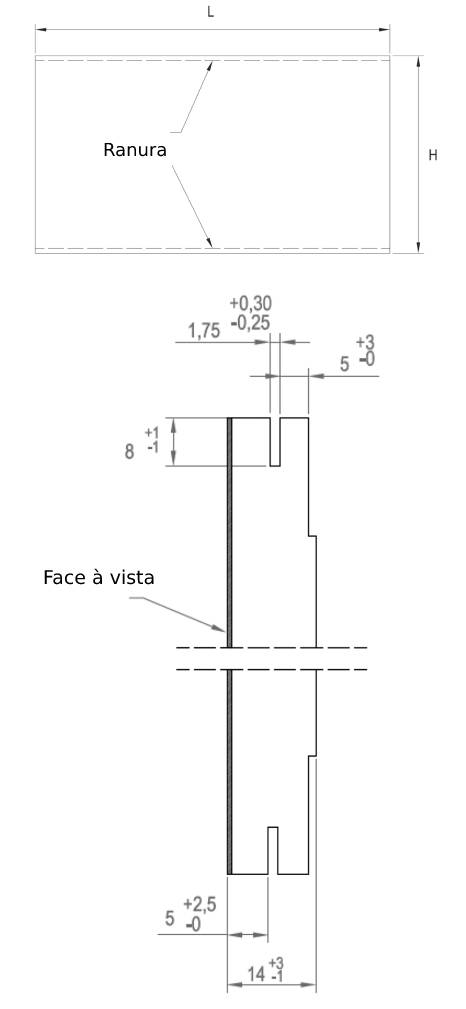

descarregar o catálogo técnico completoFormatos & espessuras
Sistemas de COLOCAÇÃO oculto

Sistema de colocação horizontal
ALajes
1Perfil de base invertido contínuo
BFechamento base
2Perfil guia contínuo
CIsolamento térmico
3Perfil de base contínuo
4Placa STONEO

Estribo de ponto fixo

Canto com perfil em Y

Perfil de base e grelha antirroedores

Detalhe do perfil guia

Saida de ar junto ao coroamento

Bucha de fixação a fechamentos e lajes, e estribo livre de ponto deslizante

Sistema de colocação vertical
ALajes
1Perfil de base invertido contínuo
BFechamento base
2Perfil de guia contínuo
CIsolamento térmico
3Perfil de base contínuo
4Placa STONEO

Grelha antirroedores

Estribo duplo. Estribo de ponto fixo

Canto com perfil em Y

Saída de ar junto ao coroamento
Tipos de Perfis para sistema de colocaçÃo oculto
Perfis contínuos de junta oculta
Tipos de Perfis
Perfis contínuos de junta vista

Perfil Guia Junta Profunda 8 mm

Perfil Guia Visto 15 mm

Perfil Guia Junta Profunda 20 mm - 50 mm

Perfil Base Visto 10 mm
Sistema de colocaÇÃO visto

ALajes
1Grampo pontual coroa
BFechamento base
2Grampo pontual
CIsolamento térmico
3Grampo pontual base
4Placa STONEO

Perfil de canto

Detalle grampo pontual

Grampo canto

Grampo coroa

Grampo base
Sistema de colocaÇAO K-SLAT

ALajes
1Perfil de base invertido contínuo
BFechamento base
2Perfil guia contínuo 8mm
CIsolamento térmico
3Perfil de base pontual visto
4Placa STONEO K-Slat

Perfil de base e grelha antirroedores

Detalhe perfil guia 8mm

Detalhe canto com perfil Y

Detalhe escora perfil guia 8mm

Detalhe perfil coroa
Tipos de canto

CANTO EM X

CANTO EM Z

CANTO EM Y

45º CHANFRE
