DETALLES CONSTRUCTIVOS DE FACHADAS VENTILADAS

Aquí puedes encontrar todos los detalles técnicos de nuestras fachadas ventiladas: formatos y espesores, sistemas de colocación, además de los distintos tipos de perfiles y esquinas. Además, puedes descargarte los detalles constructivos en PDF y DWG de nuestro sistema de fachada ventilada oculta horizontal y vertical, y del sistema de colocación visto y listonado K-Slat.

Y puedes descargarte el catálogo técnico completo en PDF aquí:

Descargar el catálogo técnico completo

Formatos y espesores

ALTURA (H):
Desde 200 mm, en medidas de 600 mm, 750 mm y 900 mm.

LONGITUD (L):
Desde 900 mm, en medidas estándar de 1200 mm, 1400 mm y 1800 mm. Cortes a cualquier medida.

STONEO STANDARD
K-SLAT
Tolerancias longitudinales
L ± 2 mm
Tolerancias en altura
H ± 1 mm
Peso de la placa
33 kg/m²

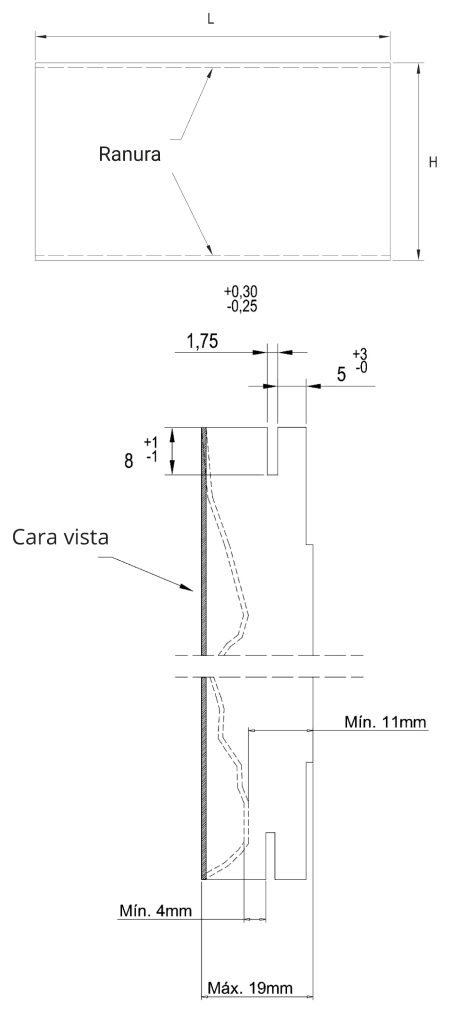

STONEO 11+
Espesor 11+
STONEO 14
Espesor 14
STONEO 14+
Espesor 14+

Sistemas de colocación oculto

Esquema colocación horizontal

Sistema de colocación horizontal

AForjados
1Perfil de arranque invertido continuo
BCerramiento base
2Perfil de guía continuo
CAislamiento térmico
3Perfil de arranque continuo
4Placa STONEO

Anclaje bridado de punto fijo

Detalle esquina con perfil en Y

Detalle perfil de arranque y rejilla anti-roedores

Detalle perfil guía

Salida de aire de la cámara

Tacos de Fijación a cerramientos y forjados, y anclaje libre de punto deslizante

Colocacion vertical

Sistema de colocación vertical

AForjados
1Perfil de arranque invertido continuo
BCerramiento base
2Perfil de guía continuo
CAislamiento térmico
3Perfil de arranque continuo
4Placa STONEO

Rejilla anti-roedores

Anclaje doble. Anclaje bridado de punto fijo

Esquina con perfil en Y

Salida de aire de la cámara

Tipos de Perfiles para sistema de colocación oculto

Perfiles continuos de junta oculta

perfil oculto
Perfil de Arranque Coronación 3,5 mm
perfil oculto
Perfil de Arranque Fraccionamiento
perfil oculto
Perfil Guía Junta 3,5 mm
perfil oculto
Perfil Soporte 3,5 mm

Tipos de Perfiles

Perfiles continuos de junta vista

perfil visto
Perfil Guía Junta Profunda 8 mm
perfil visto
Perfil Guía Visto 15 mm
perfil visto
Perfil Guía Junta Profunda 20 mm - 50 mm
perfil visto
Perfil Arranque Visto 10 mm

Sistema de colocación visto

Sistema visto
AForjados
1Grapa puntual coronación
BCerramiento base
2Grapa puntual
CAislamiento térmico
3Grapa puntual arranque
4Placa STONEO

Perfil de esquina

Detalle grapa puntual

Grapa esquina

Grapa coronación

Grapa arranque

Sistema de colocación K-SLAT

Sistema K-Slat
AForjados
1Perfil de arranque invertido continuo
BCerramiento base
2Perfil de guía continuo 8mm
CAislamiento térmico
3Perfil de arranque puntual visto
4Placa STONEO K-Slat

Perfil de arranque y rejilla antiroedores

Detalle perfil guía 8mm

Detalle esquina con perfil Y

Detalle montante perfil guía 8mm

Detalle perfil coronación

Tipos de Esquinas

esquina x
ESQUINA EN X
esquina z
ESQUINA EN Z
esquina y
ESQUINA EN Y
Esquina en 45
45º INGLETE
