S300F

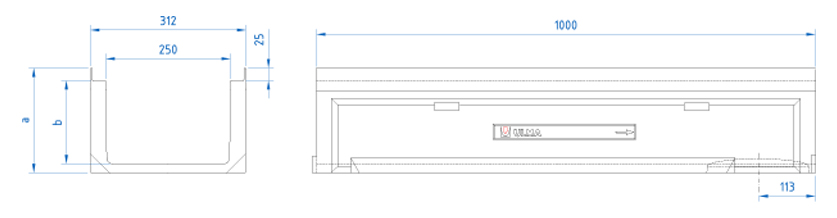

Linienentwässerungsrinne ULMA, Typ S300F: Außenbreite 312 mm; Innenbreite 250 mm und Gesamthöhe 210 mm zur Aufnahme von Regenwasser in einem Meter Länge. Sichere Befestigung mit acht Schrauben pro laufender Meter; Kantenschutz aus verzinktem Stahl.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| SM300F | 1000mm | 120mm | 312mm | 250mm | 200mm | - | 185.0 | 24.0 | 25,5 | 6.2 | DWG | |
| S300F | 1000mm | 210mm | 312mm | 250mm | 200mm | - | 407.0 | 24.0 | 34.5 | 22.1 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX250FTCM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | D-400 | FNX250FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | F-900 | FNX250FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Geschlossen | F-900 | FC250FTFM | 8 Schrauben pro LM | DWG | |
| Verzinktes Stahlblech | Schlitzrahmen | D-400 | GRL250FOD | Ohne Schrauben | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
