S300F

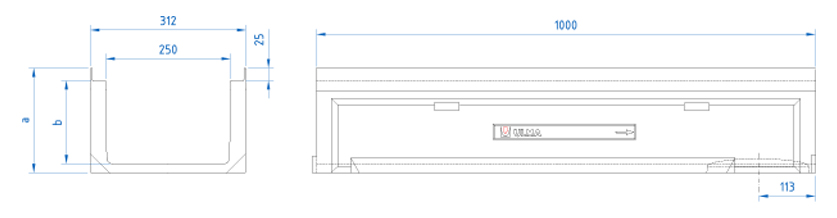

Canal de betão polímero tipo ULMA, modelo S300F, largura exterior 312mm, largura interior 250mm e altura exterior 210mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para protecçao lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| S300F | 1000mm | 210mm | 312mm | 250mm | 200mm | - | 407.0 | 24.0 | 34.57 | 22.1 | DWG | |
| SM300F | 1000mm | 120mm | 312mm | 250mm | 200mm | - | 185.0 | 24.0 | 25.20 | 6.2 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | C-250 | FNX250FTCM | 8 parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | D-400 | FNX250FTDM | 8 parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX250FTFM | 8 parafusos por ML | DWG | |
| Fundição | Fechado | F-900 | FC250FTFM | 8 parafusos por ML | DWG | |
| Galvanizada | Ranhurada | D-400 | GRL250FOD | por pressão, sem parafusos | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AF250 | DWG | |
| Plano do caixa AF250S+A250I+A250B | DWG | |
| Plano do caixa AF250S+A250B | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
