HYDROMINIPLUS

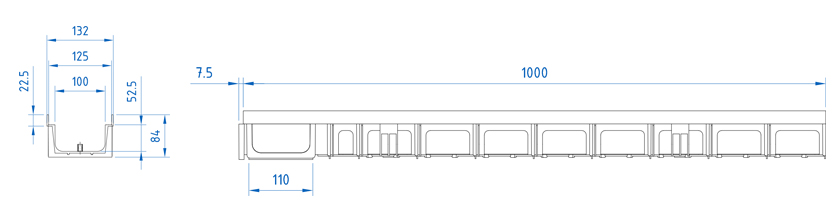

Linienentwässerungsrinne ULMA, Typ HYDROMINIPLUS: Außenbreite 132 mm; Innenbreite 100 mm und Gesamthöhe 84mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigungssystem mit 2 Schrauben pro laufender Meter.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| HYDROPLUSH80 | 1000mm | 84mm | 132mm | 100mm | 90/110 | 90º - Verbindung | 51.0 | 170.0 | 0,79 | 1.3 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX100KCCM | 2 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | C-250 | FNHX100KCCM | 2 Schrauben pro LM | DWG | |
| Edelstahlguss | Stegrost | D-400 | FIN100KCDM | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100KCA | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP100KCA | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX100KCB | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100KCB | 2 Schrauben pro LM | DWG | |
| Edelstahl | Stegrost | A-15 | IN100KCA | 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP100KCA | 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Stegrost | A-15 | PNH100KCAM | 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Stegrost | A-15 | PNH100KCAM-GRIS | 2 Schrauben pro LM | DWG | |
| Kunststoff | Stegrost | B-125 | PE100KCBM | 2 Schrauben pro LM | DWG | |
| INSTALLATIONSDETAILS | ||
|---|---|---|
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
