HYDROMINIPLUS

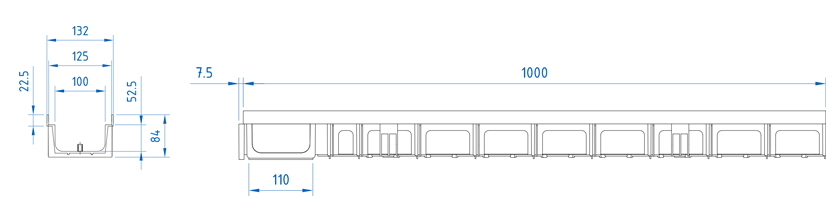

Canale di drenaggio tipo ULMA, modello HYDROMINIPLUS, fabbricati in composito nero, larghezza esterna 132 mm, larghezza interna 100 mm, e altezza esterna 84 mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, sistema di fissaggio con 2 viti per ML.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| HYDROPLUSH80 | 1000mm | 84mm | 132mm | 100mm | 90/110 | Conessione a 90º | 51.0 | 170.0 | 0.79 | 1.31 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | B-125 | FNX100KCBM | 2 bulloni per ml | DWG | |
| Ghisa | A ponte | C-250 | FNX100KCCM | 2 bulloni per ml | DWG | |
| Ghisa | A ponte antitacco | C-250 | FNHX100KCCM | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN100KCA | 2 bulloni per ml | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP100KCA | 2 bulloni per ml | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX100KCB | 2 bulloni per ml | DWG | |
| Inossidabile | A ponte | A-15 | IN100KCA | 2 bulloni per ml | DWG | |
| Inossidabile | Perforata | A-15 | IP100KCA | 2 bulloni per ml | DWG | |
| Composito | A ponte antitacco | A-15 | PNH100KCAM | 2 bulloni per ml | DWG | |
| Composito | A ponte antitacco | A-15 | PNH100KCAM-GRIS | 2 bulloni per ml | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100KCAM | 2 bulloni per ml | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100KCAM-GRIS | 2 bulloni per ml | DWG | |
| Composito | A maglia | B-125 | PE100KCBM | 2 bulloni per ml | DWG | |
| DETTAGLI DI POSA | ||
|---|---|---|
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
