DP100.20

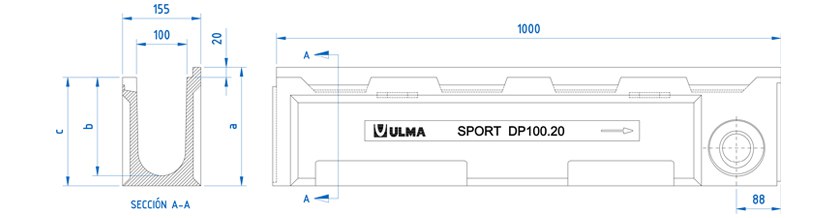

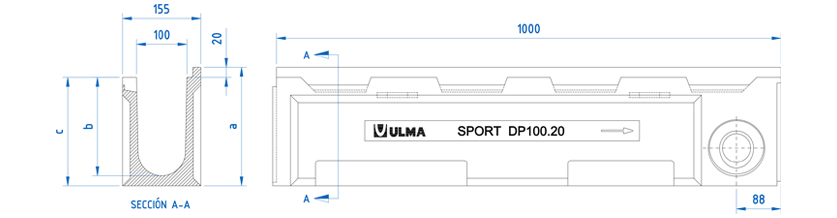

Linienentwässerungsrinne ULMA, Typ DP100.20: Außenbreite 155 mm; Innenbreite 100 mm und Gesamthöhe 235 mm zur Aufnahme von Regenwasser mit seitlichen Öffnungen für zusätliche Wassersammlung in einem Meter Länge. Befestigung mit Knebel CS100 und Schrauben. Schutzkanten aus Polymerbeton.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| DP100.20 | 1000mm | 235mm | 155mm | 100mm | 110mm | 110mm | 178.0 | 52.0 | 22.11 | 9.46045 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX100KCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | C-250 | FNHX100KCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahlguss | Stegrost | D-400 | FIN100KCDM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX100KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Stegrost | A-15 | IN100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Stegrost | A-15 | PNH100KCAM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Stegrost | A-15 | PNH100KCAM-GRIS | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Maschenrost | B-125 | PE100KCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten ADP100 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
