DP100.20

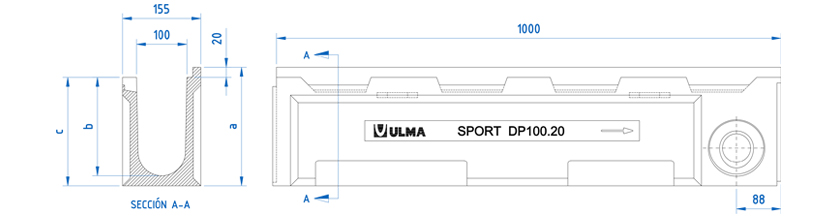

Canal de concreto polimérico tipo ULMA, modelo DP100.20, largura exterior 155mm, largura interior 100mm e altura exterior 235mm, para coleta de águas pluviais e provido de entradas laterais, en módulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes, com bordas de concreto polimérico para proteção lateral.
Opções de canal
CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Exterior | Interior | Vert. | Horiz. | |||||||||
DP100.20 | 1000mm | 235mm | 155mm | 100mm | 110mm | 110mm | 178.0 | 52.0 | 22.11 | 9.46045 | DWG |
Opções de grelha
Material | Design | Classe de carga | Cód. | Fixaçao | ||
---|---|---|---|---|---|---|
Fundição | Nervurada (Normal) | B-125 | FNX100KCBM | duas cancelas e dois parafusos por ML | DWG | |
Fundição | Nervurada (Normal) | C-250 | FNX100KCCM | duas cancelas e dois parafusos por ML | DWG | |
Fundição | Nervurada (Anti-tacão) | C-250 | FNHX100KCCM | duas cancelas e dois parafusos por ML | DWG | |
Galvanizada | Perfurada | A-15 | GP100KCA | duas cancelas e dois parafusos por ML | DWG | |
Galvanizada | Nervurada (Normal) | A-15 | GN100KCA | duas cancelas e dois parafusos por ML | DWG | |
Galvanizada | Entramada (Normal) | B-125 | GEX100KCB | duas cancelas e dois parafusos por ML | DWG | |
Galvanizada | Entramada (Anti-tacão) | B-125 | GEHX100KCB | duas cancelas e dois parafusos por ML | DWG | |
Inoxidável | Nervurada (Normal) | A-15 | IN100KCA | duas cancelas e dois parafusos por ML | DWG | |
Inoxidável | Perfurada | A-15 | IP100KCA | duas cancelas e dois parafusos por ML | DWG | |
Composite | Nervurada (Anti-tacão) | A-15 | PNH100KCAM | duas cancelas e dois parafusos por ML | DWG | |
Composite | Nervurada (Anti-tacão) | A-15 | PNH100KCAM-GRIS | duas cancelas e dois parafusos por ML | DWG | |
Composite | Entramada (Normal) | B-125 | PE100KCBM | duas cancelas e dois parafusos por ML | DWG |
CAIXAS E DETALHES DE INSTALAÇÃO | ||
---|---|---|
Plano do caixa ADP100 | DWG | |
Detalhe construtivo. Instalação no Asfalto | DWG | |
Detalhe construtivo. Instalação no Concreto | DWG | |
Detalhe construtivo. Instalação no Intertravado | DWG | |
Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG |
