DP100.20

DP100.20

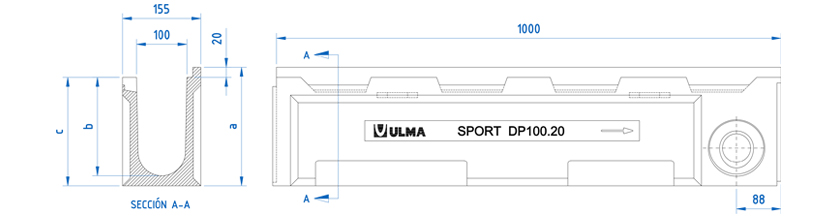

Canal de concreto polimérico tipo ULMA, modelo DP100.20, largura exterior 155mm, largura interior 100mm e altura exterior 235mm, para coleta de águas pluviais e provido de entradas laterais, en módulos de 1 ML de comprimento, cancela de segurança e parafusos correspondentes, com bordas de concreto polimérico para proteção lateral.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
DP100.20 1000mm 235mm 155mm 100mm 110mm 110mm 178.0 52.0 22.7 9.46 DWG PDF

Opções de grelha

Material Design Classe de carga Cód. Como consertar
Fundição Nervurada (Normal) B-125 FNX100KCBM duas cancelas e dois parafusos por ML DWG PDF
Fundição Nervurada (Normal) C-250 FNX100KCCM duas cancelas e dois parafusos por ML DWG PDF
Fundição Nervurada (Anti-tacão) C-250 FNHX100KCCM duas cancelas e dois parafusos por ML DWG PDF
Fundição Inoxidável Nervurada (Normal) D-400 FIN100KCDM duas cancelas e dois parafusos por ML DWG PDF
Galvanizada Perfurada A-15 GP100KCA duas cancelas e dois parafusos por ML DWG PDF
Galvanizada Nervurada (Normal) A-15 GN100KCA duas cancelas e dois parafusos por ML DWG PDF
Galvanizada Entramada (Normal) B-125 GEX100KCB duas cancelas e dois parafusos por ML DWG PDF
Galvanizada Entramada (Anti-tacão) B-125 GEHX100KCB duas cancelas e dois parafusos por ML DWG PDF
Inoxidável Nervurada (Normal) A-15 IN100KCA duas cancelas e dois parafusos por ML DWG PDF
Inoxidável Perfurada A-15 IP100KCA duas cancelas e dois parafusos por ML DWG PDF
Polipropileno Nervurada (Anti-tacão) Preta A-15 PNH100KCAM duas cancelas e dois parafusos por ML DWG PDF
Polipropileno Nervurada (Anti-tacão) Cinza A-15 PNH100KCAM-GRIS duas cancelas e dois parafusos por ML DWG PDF
Polipropileno Nervurada Longitudinal Preta A-15 PNLH100KCAM duas cancelas e dois parafusos por ML DWG PDF
Polipropileno Nervurada Longitudinal Cinza A-15 PNLH100KCAM-GRIS duas cancelas e dois parafusos por ML DWG PDF
Polipropileno Entramada (Normal) B-125 PE100KCBM duas cancelas e dois parafusos por ML DWG PDF
CAIXAS E DETALHES DE INSTALAÇÃO
Plano do caixa ADP100 DWG PDF
Detalhe construtivo. Instalação no Asfalto DWG PDF
Detalhe construtivo. Instalação no Concreto DWG PDF
Detalhe construtivo. Instalação no Intertravado DWG PDF
Detalhe construtivo. Instalação no Intertravado sobre Placa Portante DWG PDF
