DP100.20

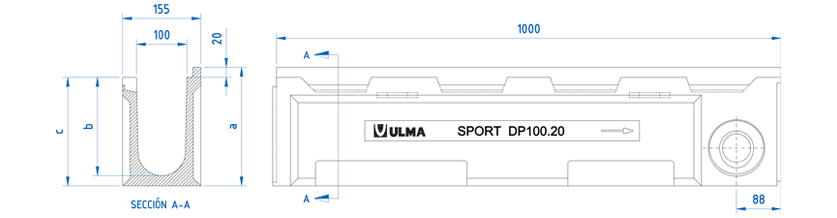

Caniveau en béton polymère de type ULMA, modèle DP100.20, largeur extérieure 155mm, largeur intérieure 100mm, hauteur extérieure de 235mm, pour récupérer les eaux de pluie et pourvu d’entrée latérale en modules de1 ML de longueur, clavettes de sécurité CS100 et vis correspondantes, bordure en béton polymère pour protection latérale.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| DP100.20 | 1000mm | 235mm | 155mm | 100mm | 110mm | 110mm | 178.0 | 35.0 | 22.11 | 9.46 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100KCBM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte | Nervurée | C-250 | FNX100KCCM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte | Nervurée antitalon | C-250 | FNHX100KCCM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte Inoxydable | Nervurée | C-250 | FIN100KCDM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Nervurée | A-15 | GN100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX100KCB | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100KCB | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydable | Nervurée | A-15 | IN100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydable | Perforée | A-15 | IP100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée antitalon Noir | A-15 | PNH100KCAM | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée antitalon Gris | A-15 | PNH100KCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100KCAM | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100KCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Caillebotis | B-125 | PE100KCBM | 2 clavettes et 2 vis par ML | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir ADP100 | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
