DP100.20

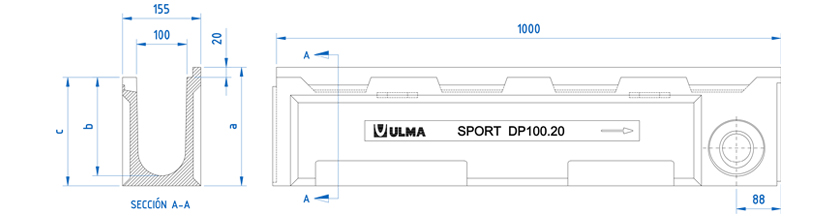

Canale di calcestruzzo polimerico tipo ULMA,modello DP100.20, di larghezza esterna 155 mm, larghezza interna 100 mm e altezza esterna 235 mm, per la raccolta delle acque piovane e provvisto di entrate laterali, in moduli di 1 ML di lunghezza, con bordi di calcestruzzo polimerico di protezione laterale, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| DP100.20 | 1000mm | 235mm | 155mm | 100mm | 110mm | 110mm | 178.0 | 52.0 | 22.7 | 9.4 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | B-125 | FNX100KCBM | 2 barrette e 2 bulloni per ML | DWG | |
| Ghisa | A ponte | C-250 | FNX100KCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Ghisa | A ponte antitacco | C-250 | FNHX100KCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Ghisa Inossidabile | A ponte | C-250 | FIN100KCDM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX100KCB | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX100KCB | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | A ponte | A-15 | IN100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | Perforata | A-15 | IP100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte antitacco | A-15 | PNH100KCAM | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte antitacco | A-15 | PNH100KCAM-GRIS | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100KCAM | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100KCAM-GRIS | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A maglia | B-125 | PE100KCBM | 2 barrette e 2 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto ADP100 | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
