DP100.20

DP100.20

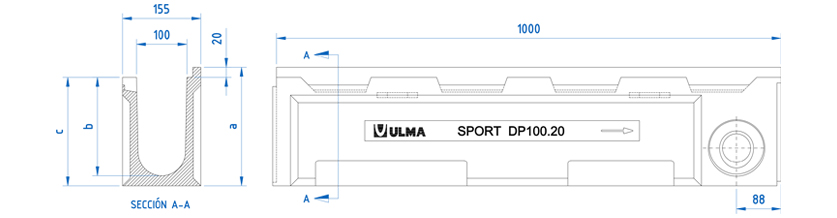

Canal de Hormigón Polímero tipo ULMA, modelo DP100, ancho exterior 155mm, ancho interior 100mm y altura exterior 235mm, para recogida de aguas pluviales y provisto de entradas laterales, en módulos de 1 ML de longitud, con bordes de hormigón polímero para protección lateral, cancela de seguridad y tornillería correspondiente.

Opciones de canal

CÓDIGO CANAL L
(mm)
Alt total
(mm)
Ancho (mm) Diám. Salida (mm) Sección hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
DP100.20 1000mm 235mm 155mm 100mm 110mm 110mm 178.0 52.0 22.11 9.46045 DWG PDF

Opciones de rejilla

Material Diseño Clase Carga Código Fijaciones del KIT
Fundición Dúctil Nervada Normal (Pasarela) C-250 FNX100KCCM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Fundición Dúctil Nervada Antitacón C-250 FNHX100KCCM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Perforada A-15 GP100KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Nervada Normal (Pasarela) A-15 GN100KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Entramada Antitacón B-125 GEHX100KCB mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Inoxidable Nervada Normal (Pasarela) A-15 IN100KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Inoxidable Perforada A-15 IP100KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Composite Nervada Antitacón A-15 PNH100KCAM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Composite Nervada Antitacón A-15 PNH100KCAM-GRIS mediante 2 cancelas y 2 tornillos por ML DWG PDF
Composite Entramada Normal B-125 PE100KCBM mediante 2 cancelas y 2 tornillos por ML DWG PDF
ARQUETAS Y PLANOS DE INSTALACIÓN
Plano de la Arqueta ADP100 DWG PDF
Detalle constructivo. Instalación en Asfalto DWG PDF
Detalle constructivo. Instalación en Hormigón DWG PDF
Detalle constructivo. Instalación en Adoquín DWG PDF
Detalle constructivo. Instalación en Adoquín sobre Losa Portante DWG PDF
Ficha Técnica PDF
