EUROSELF

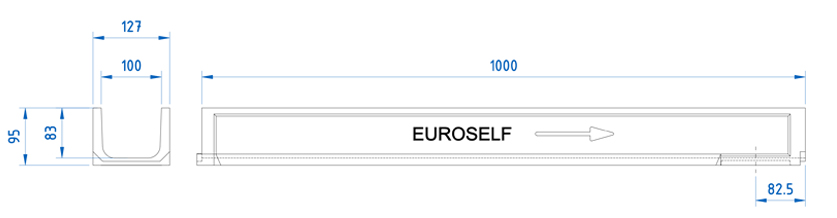

ULMA motako Hormigoi Polimerozko kanala, EUROSELF modeloa,kanpo zabalera 127mm, barne zabalera 100mm eta kanpo altuera 95 mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| EUROSELF | 1000mm | 95mm | 127mm | 100mm | 110.0 | - | 80.0 | 120.0 | 6.93 | 2.7 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Altzairu galbanizatua | Nerbioduna | A-15 | GN100UCA | Presio bidez, torloju gabe | DWG | |
| Altzairu galbanizatua | Artekatu sinplea | C-250 | GR100UOC | Presio bidez, torloju gabe | DWG | |
| Altzairu galbanizatua | Artekatu bikoitza | C-250 | GDR100UOC | Presio bidez, torloju gabe | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AEURO100 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan sareta artekatuarekin | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Hormigoian sareta artekatuarekin | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
