EUROSELF - Caniveau pour zones pietonnes gamme SELF

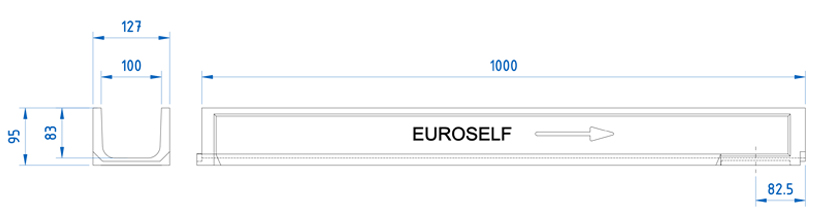

Caniveau en béton polymère de type ULMA, modèle EUROSELF, largeur extérieure 127mm, largeur intérieure 100mm, hauteur extérieure 95mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| EUROSELF | 1000mm | 95mm | 127mm | 100mm | 110.0 | - | 80.0 | 120.0 | 6.93 | 2.7 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Acier Galvanisé | Passerelle | A-15 | GN100UCA | par pression, sans vis | DWG | |
| Acier Galvanisé | Fente | C-250 | GR100UOC | par pression, sans vis | DWG | |
| Acier Galvanisé | Fente Double | C-250 | GDR100UOC | par pression, sans vis | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AEURO100 | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé avec grille à fente | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton avec grille à fente | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
