OCULTO10

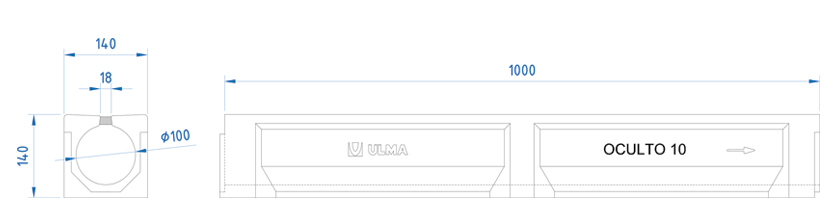

ULMA motako Hormigoi Polimerozko kanala, OCULTO10 modeloa, kanpo zabalera 140mm, barne diametroa 100mm eta kanpo altuera 140mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| OCULTO 10 | 1000mm | 140mm | 140mm | 0mm | 110 | 110 | 78.5 | 56 | 18.22 | 4.5 | DWG | |
| OCULTO100RM | 500mm | 140mm | 140mm | 100mm | 9.42 | DWG | ||||||
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Hormigoi Polimeroa | Artekatu sinplea | A-15 | HPR100KCAM | ataka 1 eta torloju 1 ML bakoitzeko | DWG | |
| INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AOCULTO 100S + AU100 Kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Zoladura sintetikoan | DWG | |
