OCULTO10

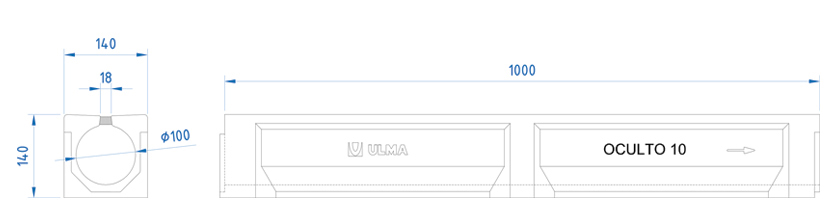

Linienentwässerungsrinne ULMA, Typ OCULTO10: Außenbreite 140 mm; Innendurchmesser 100 mm und Gesamthöhe 140 mm zur Aufnahme von Regenwasser in einem Meter Länge.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| OCULTO 10 | 1000mm | 140mm | 140mm | 0mm | 110 | 110 | 78.5 | 56 | 18.22 | 4.5 | DWG | |
| OCULTO100RM | 500mm | 140mm | 140mm | 100mm | 9.42 | DWG | ||||||
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Polymerbeton | Schlitzrahmen | A-15 | HPR100KCAM | 1 Knebel und 1 Schrauben pro LM | DWG | |
| INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AOCULTO100S + AU100 | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Synthestisches Pflaster | DWG | |
