OCULTO10 - Caniveau pour zones sportives SPORT

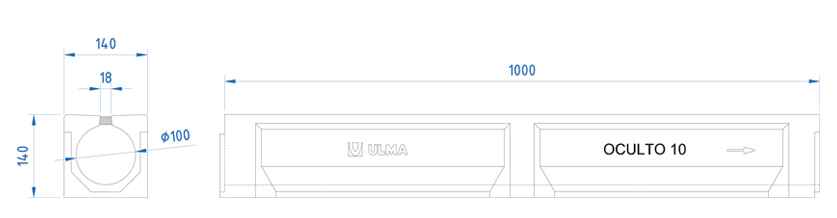

Caniveau en béton polymère de type ULMA, modèle OCULTO10, largeur extérieure 140mm, diamètre intérieure 100mm et hauteur extérieure 140mm, pour récupérer les eaux de pluie, en modules de 1 ML en longueur.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| OCULTO 10 | 1000mm | 140mm | 140mm | 100mm | 110 | 110 | 78.5 | 56.0 | 18.22 | 4.5 | DWG | |
| OCULTO100RM | 500mm | 140mm | 140mm | 100mm | 9.42 | DWG | ||||||
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Béton Polymère | Fente | A-15 | HPR100KCAM | 1 clavette et 1 vis par ML | DWG | |
| DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AOCULTO100 + AU100 | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour revêtement synthetique | DWG | |
