KOMPAQ150 INDUSTRY

KOMPAQ150 INDUSTRY

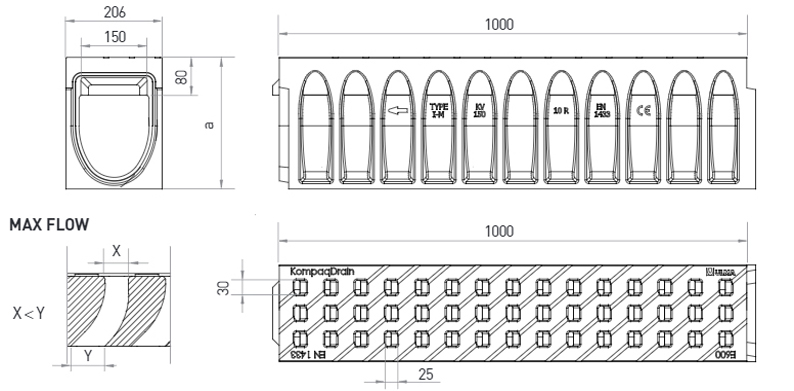

Système de drainage linéaire, modèle ULMA KompaqDrain® Industry KVE150, avec grille intégrée, caniveau composé d´un seul et même élément en Béton Polymère haute résistance, antivandalisme et résistant à la corrosion. Classe de charge E-600 avec une conception de surface sans projections pour éviter les vibrations dans les véhicules qui passent, orifices d’absorption de 30 x 25mm. Section en “V” optimisée et des ouvertures de captation avec géométrie MAX-FLOW®: effet autonettoyant à faible débit, augmentation de la capacité de débit et ouverture progressive des orifices pour éviter une obstruction de l´ouvrage hydraulique, système adapté pour les zones sans pentes. Surface active pour diriger l´eau vers les ouvertures avec un revêtement antidérapant intégré. Système d´emboitement mâle-femelle à alignement horizontal et vertical, et rainure périphérique préformée pour faciliter l´installation d´un joint d´étanchéité enveloppant l´emboitement sur 360˚.
Le regard de visite et l’ avaloir comprennent: la grille fonte FNX150FTEM, prémarques latérales pour sorties horizontales de chaque côté et prémarques latérales pour les connexions en T, L et en croix.

Options de caniveau

CODE CANIVEAU L
(mm)
Hauteur totale
(mm)
Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm)
Unités
(x palette)
Poids
(Kg)
Qmax
(l/s)
Extérieur Intérieur Vert. Horiz.
KVE150.10R 1000mm 280mm 206mm 150mm 227.0 15.0 59.0 11.46 DWG PDF
KVE150.20R 1000mm 380mm 206mm 150mm 377.0 15.0 69.0 25.11 DWG PDF
KVE150.30R 1000mm 480mm 206mm 150mm 527.0 10.0 80.0 42.19 DWG PDF
DÉTAILS D´INSTALLATION
Détail constructif. Installation pour enrobé c. résistance jusqu´à D400 Longitudinal de la voirie DWG PDF
Détail constructif. Installation pour enrobé c. résistance pour E600 Longitudinal de la voirie DWG PDF
Détail constructif. Installation pour enrobé c. résistance jusqu´à C250 Transversal à la voirie DWG PDF
Détail constructif. Installation pour enrobé c. résistance pour D400 et E600 Transversal à la voirie DWG PDF
Détail constructif. Installation pour béton Longitudinal de la voirie DWG PDF
Détail constructif. Installation pour béton Transversal à la voirie DWG PDF
