KOMPAQ150 INDUSTRY

KOMPAQ150 INDUSTRY

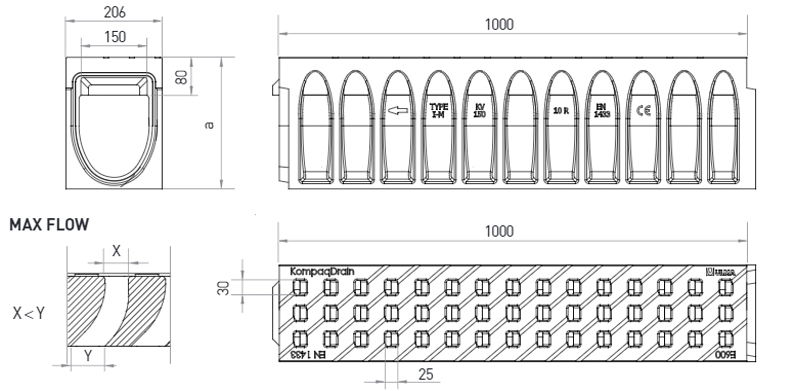

Canal de drenagem linear, modelo ULMA KompaqDrain®Industry KVE150 monolítico com grelha integrada em uma peça e sem descontinuidades, antivandalismo e resistente à corrosão. Classe de carga E-600 com desenho superficial sem saliências para evitar vibrações em veículos de passagem, orifícios de captação de 30x25mm. Seção em forma de V otimizada e orifícios com geometria MAX-FLOW®: efeito autolimpante a baixa vazão, incrementando a capacidade a vazão máxima e abertura positiva para evitar entupimento da sujeira, para zonas sem declividade. Superfície ativa com elementos direcionadores da lâmina de água para os orifícios de captação. Sistema de macho/fêmea de alinhamento horizontal e vertical, e ranhura perimetral pré-moldada para facilitar instalação da junta de vedação envolvente em 360˚. O módulo de manutenção e a caixa incluem: a grelha de fundição FNX150FTEM, pré-marcas laterais para saídas horizontais em cada lado e pré marcas laterais para conexões em T, L e cruz.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Exterior Interior Vert. Horiz.
KVE150.10R 1000mm 280mm 206mm 150mm 227.0 15.0 59.0 DWG PDF
KVE150.20R 1000mm 380mm 206mm 150mm 377.0 15.0 69.0 DWG PDF
KVE150.30R 1000mm 480mm 206mm 150mm 527.0 10.0 80.0 DWG PDF
CAIXAS E DETALHES DE INSTALAÇÃO
Módulo manutenção AKVE150MF DWG PDF
Caixa AKVE150MF.RS + AKVF150I + AKVF150B DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga D400 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto para classe de carga E600 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga C250 Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto para classe de carga D400-E600 Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga F900 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga F900 Transversal à direçao do tráfego DWG PDF
