KOMPAQ150 TRAFFIC

KOMPAQ150 TRAFFIC

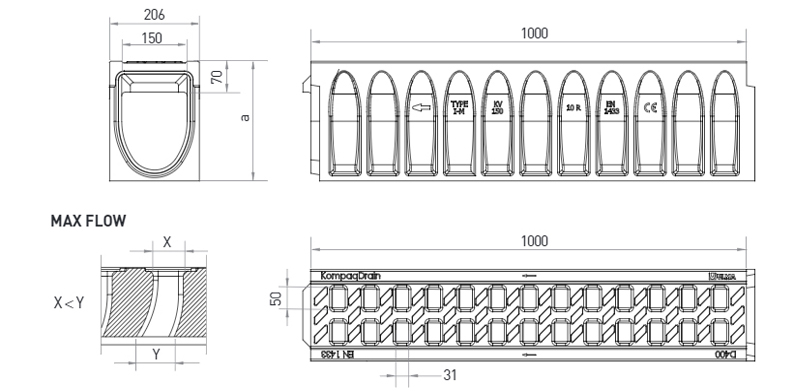

Système de drainage linéaire, modèle ULMA KompaqDrain®Traffic KVFD150, avec grille intégrée, caniveau composé d´un seul et même élément en Béton Polymère haute résistance, antivandalisme et résistant à la corrosion. Classe de charge D-400 pour le passage de tous types de véhicules. Section en “V” optimisée et des ouvertures de captation avec géométrie
MAX-FLOW®: effet autonettoyant à faible débit, augmentation de la capacité de débit et ouverture progressive des orifices pour éviter une obstruction de l´ouvrage hydraulique, système adapté pour les zones sans pentes. Surface active pour diriger l´eau vers les ouvertures. Système d´emboitement mâlefemelle à alignement horizontal et vertical, et rainure périphérique préformée pour faciliter l´installation d´un joint d´étanchéité enveloppant l´emboitement sur 360˚.

Le regard de visite et l’ avaloir comprennent: la grille fonte FNX150FTDM, prémarques latérales pour sorties horizontales de chaque côté et prémarques latérales pour les connexions en T, L et en croix.

Options de caniveau

CODE CANIVEAU L
(mm)
Hauteur totale
(mm)
Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm)
Unités
(x palette)
Poids
(Kg)
Qmax
(l/s)
Extérieur Intérieur Vert. Horiz.
KVFD150.10R 1000mm 270mm 206mm 150mm 227.0 15.0 57.0 11.46 DWG PDF
KVDF150.20R 1000mm 370mm 206mm 150mm 377.0 15.0 67.0 25.11 DWG PDF
KVDF150.30R 1000mm 470mm 206mm 150mm 527.0 10.0 78.0 42.19 DWG PDF
DÉTAILS D´INSTALLATION
Détail constructif. Installation pour pavé c. résistance jusqu´à C250 DWG PDF
Détail constructif. Installation pour pavé c. résistance pour D400 DWG PDF
Détail constructif. Installation pour enrobé Longitudinal de la voirie DWG PDF
Détail constructif. Installation pour enrobé c. résistance jusqu´à C250 Transversal à la voirie DWG PDF
Détail constructif. Installation pour enrobé c. résistance pour D400 Transversal à la voirie DWG PDF
Détail constructif. Installation pour béton Longitudinal de la voirie DWG PDF
Détail constructif. Installation pour béton Transversal à la voirie DWG PDF
